Conectores John Guest para agua filtrada y gasificada en hostelería, hoteles y oficinas: medidas y racores más usados
Muchos clientes de bares, restaurantes, hoteles, oficinas, cafeterías, caterings, coworkings, gimnasios, hospitales y espacios abiertos al público llegan a Install Beer buscando conectores John Guest para instalar, reparar o ampliar sistemas profesionales de agua filtrada, agua fría, agua ambiente y agua gasificada. En este sector conviven filtros, ósmosis inversa, enfriadores, carbonatadores, bombas, reguladores de CO₂, grifos, fuentes y dispensadores. La medida más habitual suele ser 3/8" OD para agua de servicio, con 1/4" OD en líneas auxiliares, 1/2" OD en mayor caudal y medidas métricas como 8 mm, 10 mm, 12 mm o 15 mm según equipo y fabricante.
Resumen rápido
En dispensación profesional de agua, la medida más común suele ser 3/8" OD, especialmente entre filtro, enfriador, carbonatador, dispensador y grifo. El 1/4" OD aparece en líneas auxiliares, ósmosis, control, filtros pequeños, grifos y drenajes. El 1/2" OD se utiliza cuando hace falta más caudal o alimentación a varios puntos. En equipos europeos también aparecen 8 mm, 10 mm, 12 mm y 15 mm. Para agua gasificada hay que diferenciar siempre el circuito de agua, el circuito de CO₂, la entrada del carbonatador, la salida de agua carbonatada y la conexión final al grifo.
La idea clave: agua filtrada y agua gasificada no son la misma línea
En una instalación profesional puede haber agua de red, agua filtrada, agua fría, agua gasificada, línea de CO₂, agua de rechazo de ósmosis, salida del enfriador y salida del carbonatador. Aunque los tubos y racores puedan parecer similares, cada circuito puede trabajar con una presión, un gas, un caudal, una temperatura y un material distinto. Antes de comprar un racor John Guest, primero hay que identificar el tramo exacto de la instalación.
Este artículo complementa la colección John Guest y las soluciones AquaTaps
Esta guía sirve para identificar medidas, racores y adaptadores usados en dispensación profesional de agua filtrada, fría y gasificada. Para comprar piezas concretas, revisar stock o buscar conectores por formato, consulta la colección de racores John Guest y la categoría de conectores y racores. Si buscas una solución completa de agua filtrada, fría o con gas para hostelería, oficina u hogar, revisa también AquaTaps y la colección de dispensadores de agua.
Catálogo descargable John Guest para bebidas y dispensación de agua
Para identificar referencias, medidas y familias de racores John Guest utilizadas en dispensación de bebidas, tratamiento de agua, filtros, enfriadores, carbonatadores y sistemas profesionales HORECA, hemos añadido el catálogo técnico JG Drinks Dispense como recurso descargable.
Este documento es especialmente útil para revisar conectores push-fit en pulgadas y métricos, racores para tubo 1/4", 3/8", 1/2", 5/16", 8 mm, 10 mm, 12 mm y otras medidas, además de adaptadores roscados, válvulas, antirretornos, reductores, clips, accesorios y tubo alimentario para instalaciones de agua filtrada, agua gasificada, bebidas por grifo y equipos profesionales.
Contenido de la guía
- Qué se usa en agua HORECA y oficinas
- Cómo es una instalación de agua filtrada y gasificada
- Medidas más habituales
- Por qué domina el tubo 3/8"
- Cuándo aparece tubo 1/4"
- Cuándo aparece tubo 1/2"
- 8 mm, 10 mm, 12 mm y 15 mm
- Agua gasificada: CO₂, carbonatador y racores
- BSP, NPTF y conexiones de equipo
- Qué gama John Guest usar
- Listado de conectores más comunes
- Qué racor usar según la zona
- Cómo instalar racores push-fit
- Kit recomendado de recambios
- Errores frecuentes
- Qué comprar en Install Beer
- Preguntas frecuentes
Qué se usa en dispensación profesional de agua
La dispensación profesional de agua combina varias tecnologías: filtración, decloración, ósmosis inversa, enfriamiento, carbonatación, bombeo, CO₂ alimentario, grifos de servicio, fuentes, llenado de botellas, máquinas de hielo, vending, café y conexión a red. Por eso se mezclan racores de pulgadas, métricos, roscados, válvulas, antirretornos, reductores y adaptadores a manguera.
En hostelería y oficinas, el tubo de 3/8" OD es una de las medidas más repetidas porque ofrece un equilibrio práctico entre caudal, flexibilidad, disponibilidad de racores y compatibilidad con filtros, enfriadores, carbonatadores y dispensadores. El 1/4" OD queda más asociado a control, filtración fina, ósmosis y tramos de menor caudal; y el 1/2" OD aparece cuando el equipo necesita más paso de agua.
Medida principal en muchas instalaciones profesionales de agua filtrada, fría, gasificada y dispensadores bajo barra.
Frecuente en ósmosis, filtros compactos, drenaje, control, grifos auxiliares y líneas de bajo caudal.
Útiles en mayor caudal, equipos concretos, líneas de alimentación, enfriadores, grifos o fabricantes europeos.

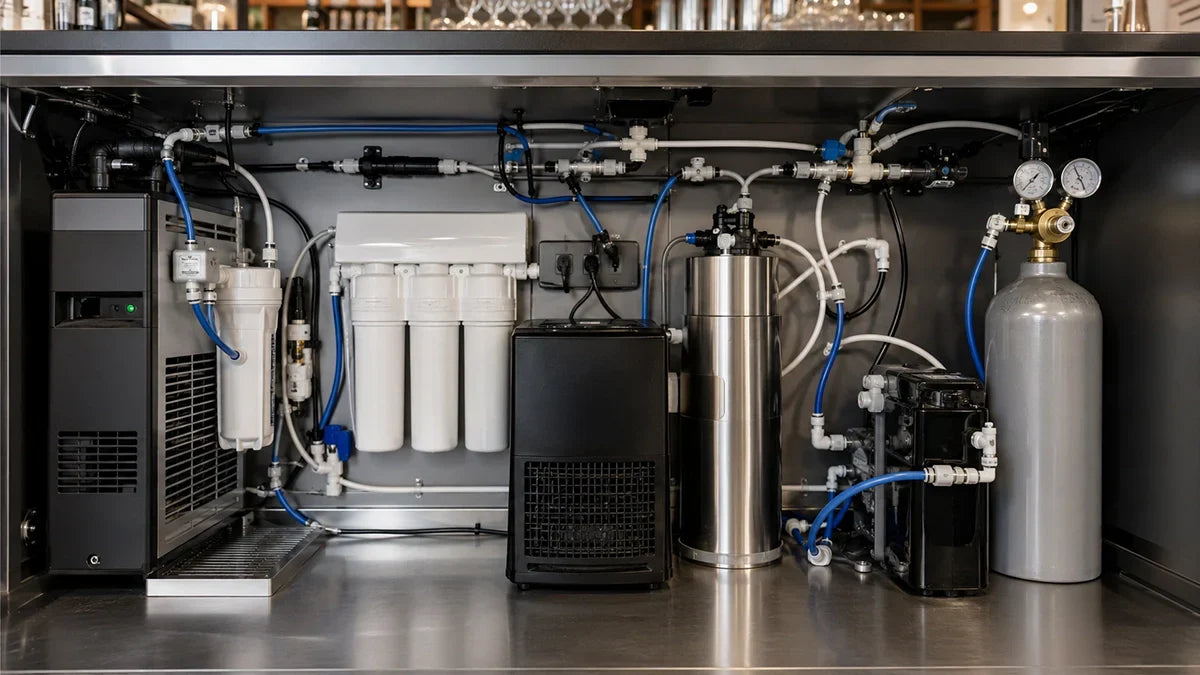

Cómo es una instalación de agua filtrada y gasificada
Una instalación profesional de agua puede ser sencilla, con filtro y grifo, o más compleja, con filtración, enfriador, carbonatador y grifo multivía para agua fría, ambiente y gasificada. En proyectos HORECA, el diseño debe pensarse para caudal, higiene, mantenimiento, acceso técnico y continuidad de servicio.
| Tramo de instalación | Función | Medidas habituales | Racores habituales |
|---|---|---|---|
| Entrada de red | Alimenta el sistema desde la toma de agua del local. | 3/8" BSP, 1/2" BSP, 3/4" BSP, 3/8" OD, 1/2" OD, 10 mm, 15 mm. | Adaptadores BSP, válvula de corte, T, reductor, unión y tubo-manguera. |
| Filtración | Reduce sedimentos, cloro, sabores, olores y protege equipos posteriores. | 1/4", 3/8", 1/2", 10 mm. | Adaptadores NPTF/BSP, codos, uniones, válvulas y clips. |
| Ósmosis inversa | Reduce sales disueltas y ajusta calidad del agua en ciertos proyectos. | 1/4" y 3/8". | Uniones, codos, T, válvulas, restrictor, reductores y tapones. |
| Enfriador | Enfría el agua antes del grifo o antes de carbonatar. | 3/8", 1/2", 10 mm, 12 mm. | Unión, codo, adaptador roscado, válvula, antirretorno. |
| Carbonatador | Mezcla agua fría con CO₂ para producir agua gasificada. | 3/8", 1/2", 8 mm, 10 mm, 12 mm según equipo. | Adaptadores, codos, válvulas, antirretornos, conectores para agua y conectores para CO₂. |
| Línea de CO₂ | Alimenta el carbonatador con gas alimentario desde botella/regulador. | 1/4", 5/16", 3/8", 6 mm, 8 mm según regulador y equipo. | Racores compatibles con gas inerte, válvula, antirretorno y tubo apto para CO₂. |
| Salida de agua gasificada | Lleva agua carbonatada desde el carbonatador hasta grifo o columna. | 3/8", 10 mm o medida del equipo. | Uniones, codos, antirretornos, adaptadores a grifo y tubo alimentario compatible. |
| Grifo o columna | Sirve agua fría, ambiente, filtrada o gasificada al usuario. | 5/16", 3/8", 8 mm, 10 mm, rosca específica o cartucho JG. | Adaptador de grifo, conector hembra, cartucho, manguera o racor específico. |
Medidas más habituales en agua HORECA, hoteles y oficinas
La siguiente tabla resume las medidas que más se repiten en sistemas profesionales de agua para HORECA, hoteles, oficinas y establecimientos abiertos al público. La recomendación es siempre medir el diámetro exterior del tubo y confirmar si la pieza que se quiere conectar es tubo, rosca, manguera o conexión propia del equipo.
| Medida | Dónde aparece | Uso habitual | Qué pedir |
|---|---|---|---|
| 3/8" OD | Filtros, enfriadores, carbonatadores, dispensadores, grifos, fuentes, máquinas de hielo y agua gasificada. | Línea principal de agua en muchos sistemas profesionales compactos. | Racores John Guest para tubo 3/8" exterior. |
| 1/4" OD | Ósmosis, líneas auxiliares, control, grifos, pilotos, postfiltros, depósitos, drenaje y accesorios. | Agua filtrada de bajo caudal o conexiones internas. | Racores John Guest para tubo 1/4" exterior. |
| 1/2" OD | Equipos de mayor caudal, alimentaciones, algunos dispensadores, derivaciones y sistemas importados. | Mayor paso de agua o alimentación a varios puntos. | Racores John Guest para tubo 1/2" exterior. |
| 5/16" OD | Algunos grifos, columnas, agua, café, bebidas y equipos de dispensación. | Medida intermedia frecuente en bebida y agua. | Racores 5/16", no confundir con 8 mm sin comprobar. |
| 8 mm | Equipos europeos, grifos de agua, CO₂, reductores, dispensadores y líneas compactas. | Agua o gas según aplicación y equipo. | Racores métricos 8 mm. |
| 10 mm | Equipos europeos, agua de mayor caudal, filtros, enfriadores, carbonatadores y dispensadores. | Alimentación o salida de agua con más caudal que 8 mm. | Racores métricos 10 mm. |
| 12 mm | Algunas instalaciones de agua, alimentaciones, equipos HORECA o transición desde fontanería. | Caudal superior o adaptación técnica. | Racores métricos 12 mm. |
| 15 mm | Fontanería, alimentaciones, agua fría/caliente, tramos principales y conexión a red. | Entrada de agua o transición a red más convencional. | Racores 15 mm o adaptadores a BSP. |
| 3/8" BSP | Llaves de escuadra, latiguillos, grifos, filtros y tomas europeas. | Conexión a red o a equipos con rosca. | Adaptador BSP a tubo 1/4", 3/8" o métrico según instalación. |
| 1/2" BSP | Grifos, filtros, portafiltros, enfriadores, carbonatadores, entradas de equipo y fontanería. | Conexión hidráulica estándar en muchas instalaciones europeas. | Adaptador 1/2" BSP a tubo push-fit. |
| 3/4" BSP | Filtros grandes, cabezales, tomas de lavavajillas/lavadora, alimentaciones y algunos equipos. | Alimentación de mayor rosca o conexión a equipo. | Adaptador 3/4" BSP según tubo y junta. |
| 1/4" NPTF / 3/8" NPTF | Cabezales de filtros, equipos importados, válvulas, manómetros y accesorios. | Adaptación a equipos de origen americano u OEM. | Adaptador NPTF macho o hembra según pieza. |
No confundas 3/8" con 10 mm ni 1/2" con 12 mm
3/8" equivale aproximadamente a 9,52 mm y 1/2" equivale aproximadamente a 12,7 mm. Aunque se parezcan a 10 mm o 12 mm, en racores push-fit esa diferencia puede provocar fugas, mala inserción o desconexión. Si el tubo es imperial, usa racor imperial; si es métrico, usa racor métrico.
Por qué el tubo 3/8" es tan habitual en agua profesional
El tubo 3/8" OD es una medida muy extendida porque permite trabajar con más caudal que 1/4" sin ocupar tanto espacio como 1/2". En barras, oficinas, hoteles y fuentes de agua, suele ser suficiente para alimentar filtros, enfriadores compactos, carbonatadores, dispensadores y grifos de agua filtrada, fría o gasificada.
- Entrada y salida de filtros profesionales compactos.
- Alimentación de enfriadores de agua.
- Conexión a carbonatadores de agua gasificada.
- Salida hacia grifo o columna de agua.
- Máquinas de hielo y vending.
- Dispensadores de agua para oficina.
- Unión recta 3/8".
- Codo 3/8".
- T 3/8".
- Válvula de corte 3/8".
- Antirretorno 3/8".
- Reductor 3/8" a 1/4".
- Adaptador 3/8" x 1/4" NPTF.
- Adaptador 3/8" x 1/2" BSP.
Cuándo aparece tubo 1/4" en agua HORECA
El tubo 1/4" OD aparece en líneas de menor caudal: ósmosis inversa, conexión a grifo auxiliar, depósitos presurizados, drenaje, postfiltros, válvulas pequeñas, control de equipo y algunos sistemas de tratamiento. En HORECA no suele ser la línea principal cuando se necesita servir mucho volumen, pero sigue siendo fundamental en componentes auxiliares.
| Uso del 1/4" | Por qué se utiliza | Racores habituales |
|---|---|---|
| Ósmosis inversa | El permeado y las conexiones internas suelen tener caudal reducido. | Unión, codo, T, válvula, tapón y conector de grifo. |
| Drenaje o rechazo | Conduce agua de rechazo o purga del sistema. | Codos, uniones, adaptadores y abrazaderas específicas. |
| Grifo auxiliar | Alimenta un punto de consumo de bajo caudal. | Faucet connector, adaptador UNS, NPTF o compresión. |
| Control o sensores | Pequeños ramales para equipos o monitorización. | Unión, T, válvula y reductor. |
| Filtros pequeños | Equipos compactos o domésticos instalados en oficina. | Adaptadores NPTF, codos y válvulas. |
Cuándo aparece tubo 1/2" en dispensación profesional de agua
El tubo 1/2" OD aparece cuando el sistema requiere mayor caudal, menor pérdida de carga o alimentación a varios equipos. También puede aparecer en instalaciones importadas, líneas de agua hacia enfriadores grandes, carbonatadores de más capacidad o distribución hacia varios grifos.
Recomendación práctica
Si el equipo tiene bajo caudal, 1/4" puede ser suficiente. Si es un dispensador profesional, 3/8" suele ser el estándar práctico. Si hay varios puntos, picos de consumo, llenado de botellas o carbonatación de alto volumen, puede tener sentido estudiar 1/2", 10 mm, 12 mm o 15 mm según equipo.
8 mm, 10 mm, 12 mm y 15 mm en equipos europeos
En Europa es habitual encontrar equipos que no trabajan en pulgadas sino en métrico. Muchos grifos, reguladores, enfriadores, columnas, reductores, sistemas de agua gasificada o componentes de HORECA pueden usar 8 mm, 10 mm, 12 mm o 15 mm.
| Medida métrica | Equivalencia cercana | Dónde aparece | Consejo |
|---|---|---|---|
| 6 mm | Cercana a 1/4" pero no igual. | Control, pequeños equipos, gas, filtros compactos. | No intercambiar con 1/4" sin confirmar. |
| 8 mm | Cercana a 5/16". | Agua, CO₂, grifos, reguladores, columnas y equipos europeos. | Muy frecuente en HORECA; medir antes de comprar. |
| 10 mm | Cercana a 3/8" pero no igual. | Agua de mayor caudal, filtros, enfriadores, carbonatadores y dispensadores. | No confundir con 3/8". |
| 12 mm | Cercana a 1/2" pero no igual. | Alimentaciones, agua, enfriadores y algunos sistemas técnicos. | No confundir con 1/2" OD. |
| 15 mm | Medida métrica de fontanería. | Entrada de red, tramos principales, agua fría/caliente y transición a equipos. | Útil en instalaciones más cercanas a fontanería tradicional. |
Agua gasificada: CO₂, carbonatador y racores John Guest
El agua gasificada profesional se obtiene al disolver CO₂ alimentario en agua fría y filtrada mediante un carbonatador. Para que el sistema funcione bien, la calidad del agua, la presión, la temperatura, el caudal y las conexiones deben estar correctamente dimensionados. Una instalación mal conectada puede perder gasificación, generar caudal irregular, provocar fugas o dañar componentes.
- Entrada de red.
- Filtro o tratamiento previo.
- Enfriador, si el equipo lo requiere.
- Entrada de agua al carbonatador.
- Salida de agua gasificada hacia grifo.
- Válvulas de corte y antirretornos.
- Botella de CO₂ alimentario.
- Regulador de presión.
- Tubo compatible con gas.
- Racores compatibles con gas inerte.
- Entrada de CO₂ al carbonatador.
- Válvula antirretorno o seguridad si el equipo lo exige.
| Tramo en agua gasificada | Medidas frecuentes | Racores habituales | Precaución técnica |
|---|---|---|---|
| Entrada de agua al filtro | 3/8", 1/2", 10 mm, 12 mm o 15 mm. | Válvula, unión, adaptador BSP/NPTF, T. | Revisar presión de red, caudal y compatibilidad con el filtro. |
| Salida de filtro a enfriador | 3/8" o 10 mm frecuente. | Unión, codo, T, válvula de corte. | Evitar estrangulamientos antes del equipo. |
| Entrada de agua al carbonatador | 3/8", 1/2" o métrico según equipo. | Adaptadores, válvulas, antirretorno, codos. | Consultar manual del carbonatador y sentido de flujo. |
| Línea de CO₂ | 6 mm, 8 mm, 1/4", 5/16" o 3/8" según regulador. | Racores compatibles con gas inerte y presión. | No usar cualquier racor de agua si no es compatible con gas. |
| Salida de agua gasificada | 3/8", 10 mm o medida del equipo. | Uniones, codos, antirretornos y adaptadores a grifo. | Preservar presión y evitar pérdidas de carbonatación. |
| Grifo o columna de agua gasificada | 5/16", 3/8", 8 mm, 10 mm o rosca específica. | Adaptadores de grifo, conectores hembra, manguera o cartucho JG. | Confirmar conexión exacta del grifo o caño. |
| Drenaje, rebose o purga | 1/4", 3/8" o manguera según equipo. | Adaptador, codo, tubo-manguera y abrazadera si procede. | No confundir drenaje con línea de agua potable. |
Advertencia importante sobre CO₂
El CO₂ no es agua. Aunque algunas gamas John Guest pueden ser aptas para líquidos potables y gases inertes, hay que confirmar presión, material, junta, tubo compatible y aplicación concreta. En instalaciones de agua gasificada no conviene sustituir racores de gas, reductores, antirretornos, válvulas o conexiones del carbonatador sin revisar compatibilidad técnica.
BSP, NPTF y conexiones habituales en HORECA
En hostelería se mezclan equipos europeos, italianos, británicos, americanos y OEM. Por eso aparecen roscas BSP, BSPT, NPTF, roscas de grifo, roscas de filtro, conexiones de carbonatador y adaptadores a manguera.
| Rosca o conexión | Dónde aparece | Uso habitual | Advertencia |
|---|---|---|---|
| 1/4" NPTF | Portafiltros, cabezales, válvulas, manómetros y equipos importados. | Adaptar tubo 1/4", 3/8" o 1/2" a rosca americana. | No mezclar con BSP. |
| 3/8" NPTF | Filtros de mayor caudal, equipos OEM y accesorios importados. | Conexión roscada de mayor paso. | Identificar antes de montar. |
| 3/8" BSP | Llaves de escuadra, grifos, filtros, latiguillos y fontanería. | Conectar a red o equipo europeo. | Confirmar macho/hembra y junta. |
| 1/2" BSP | Grifos, filtros, enfriadores, carbonatadores, fontanería y tomas. | Una de las conexiones roscadas más habituales. | No es tubo 1/2" OD. |
| 3/4" BSP | Filtros grandes, entradas de equipos, tomas de lavavajillas o alimentaciones. | Mayor caudal o conexión a toma existente. | Puede requerir junta plana. |
| Espiga/manguera | Bombas, enfriadores, máquinas de hielo, equipos antiguos o adaptaciones. | Transición de tubo rígido a manguera flexible. | Revisar diámetro interior de manguera. |
| Cartucho John Guest de grifo | Grifos, columnas y caños de agua para HORECA. | Conexión directa a medida concreta, por ejemplo 5/16", 3/8" u 8 mm. | Medir la conexión exacta del grifo. |
Qué gama John Guest usar en dispensación profesional de agua
John Guest dispone de varias gamas. La elección depende de si estamos trabajando con agua potable fría, agua caliente intermitente, gas inerte, CO₂, tubo en pulgadas, tubo métrico, acero inoxidable, filtro, enfriador o carbonatador.
| Gama | Color habitual | Uso típico | Cuándo encaja |
|---|---|---|---|
| PI Grey Acetal | Gris | Líquidos potables, dispensación, bebidas, gases inertes y sistemas en pulgadas. | Muy habitual en HORECA para 1/4", 3/8" y 1/2", especialmente en bebidas, agua y CO₂ si la aplicación es compatible. |
| PP White Polypropylene | Blanco | Agua potable, filtración, ósmosis inversa, tratamiento de agua y pure water. | Muy útil en filtración, ósmosis y tratamiento de agua. No debe asumirse para CO₂ si la ficha no lo permite. |
| PM Metric Acetal | Negro | Medidas métricas, líquidos y gases inertes según aplicación. | Útil para 6, 8, 10, 12, 15 y 22 mm en equipos europeos. |
| CI White Acetal | Blanco | Industria del agua, líquidos potables y conexiones BSPP. | Puede aparecer en conectores de grifo y aplicaciones de agua. |
| Superseal | Gris | Tubos metálicos, acero inoxidable o aplicaciones de mayor seguridad mecánica. | Interesante en enfriadores, serpentines o tramos con inox. |
| Accesorios | Varios | Clips, collet covers, tapones, cortatubos, pasamuros y muelles protectores. | Imprescindibles para instalaciones limpias, seguras y mantenibles. |
Listado de conectores John Guest más comunes para agua filtrada y gasificada HORECA
La siguiente tabla recopila los conectores más habituales para sistemas de agua filtrada, fría, gasificada, enfriadores, carbonatadores, fuentes, dispensadores, hoteles, oficinas y HORECA. Las referencias pueden variar por mercado, color, gama, sufijo y disponibilidad, por lo que conviene usarlas como orientación técnica.
| Conector o accesorio | Medida habitual | Referencias orientativas | Uso típico profesional | Prioridad |
|---|---|---|---|---|
| Unión recta igual | 3/8" x 3/8" | PI0412S / PP0412W | Unir o reparar líneas de agua entre filtro, enfriador, carbonatador y grifo. | Muy alta |
| Codo igual 90° | 3/8" x 3/8" | PI0312S / PP0312W | Giros bajo barra, dentro de enfriadores, fuentes, carbonatadores o muebles técnicos. | Muy alta |
| T igual | 3/8" x 3/8" x 3/8" | PI0212S / PP0212W | Derivar una línea hacia grifo, enfriador, filtro, carbonatador o dispensador. | Muy alta |
| Válvula de corte | 3/8" | Según gama PI/PP/ASV | Aislar filtro, enfriador, carbonatador, grifo o equipo. | Muy alta |
| Válvula antirretorno | 3/8" | Según gama disponible | Evitar retorno de agua hacia filtro, bomba, carbonatador o red. | Muy alta |
| Reductor recto | 3/8" x 1/4" | PI201208S / PP201208W | Pasar de línea principal 3/8" a ramal de 1/4". | Muy alta |
| Reductor codo | 3/8" x 1/4" | PI211208S / PP211208W | Reducir y girar en espacios compactos. | Alta |
| Adaptador macho NPTF | 3/8" tubo x 1/4" NPTF | PI011222S | Conectar a cabezal de filtro, válvula, manómetro o equipo importado. | Alta |
| Adaptador macho NPTF | 3/8" tubo x 3/8" NPTF | PI011223S | Conexión a filtro, carbonatador o equipo OEM de mayor rosca. | Media-alta |
| Codo macho giratorio | 3/8" tubo x 1/4" o 3/8" NPTF/BSPT | PI091202S / PI091203S | Salida acodada en filtros, enfriadores, carbonatadores o equipos con poco espacio. | Alta |
| Adaptador hembra BSP | 3/8" tubo x 1/2" BSP | PI451214FS / variantes | Conectar a grifo, latiguillo, enfriador o accesorio con rosca macho. | Alta |
| Adaptador hembra BSP | 3/8" tubo x 3/8" BSP | PI451213S / variantes | Conectar a llave, grifo o equipo con rosca macho 3/8". | Media-alta |
| Pasamuros / bulkhead | 3/8" | PI1212S / PP1212W | Atravesar paneles, muebles, carcasas o zonas técnicas. | Media |
| Divisor 2 vías | 3/8" | PI2312S / PP2312W | Dividir una línea hacia dos salidas de agua. | Media-alta |
| Divisor 3 vías | 1/2" entrada x 3/8" salidas o 3/8" múltiple | PI491612S / PI491212S | Reparto hacia varias líneas de servicio. | Media-alta |
| Tapón / plug | 3/8" | PI0812S / PI4612S | Cegar temporalmente una línea durante mantenimiento. | Alta |
| Unión recta igual | 1/4" x 1/4" | PI0408S / PP0408W | Reparar líneas auxiliares, ósmosis o filtros compactos. | Alta |
| Codo igual 90° | 1/4" x 1/4" | PI0308S / PP0308W | Giros en equipos pequeños, ósmosis o grifos auxiliares. | Alta |
| T igual | 1/4" x 1/4" x 1/4" | PI0208S / PP0208W | Derivación en líneas de bajo caudal. | Media-alta |
| Válvula de corte | 1/4" | Según gama PI/PP/ASV | Aislar depósito, grifo auxiliar, ósmosis o línea de control. | Alta |
| Unión recta igual | 1/2" x 1/2" | PI0416S | Líneas de mayor caudal, alimentación a varios puntos o sistemas importados. | Media-alta |
| Codo igual 90° | 1/2" x 1/2" | PI0316S | Giros en líneas de mayor paso. | Media |
| Reductor recto | 1/2" x 3/8" | PI201612S | Pasar de alimentación grande a línea profesional estándar. | Alta |
| Racor tubo-manguera | 3/8" a manguera 1/4", 5/16", 3/8" o 1/2" | PI251208S / PI251212S / PI251216S | Transición entre tubo rígido y manguera flexible. | Media-alta |
| Conector métrico igual | 8 mm, 10 mm, 12 mm o 15 mm | PM0408E / PM0410E / PM0412E / PM0415E | Equipos europeos, grifos, agua, gas inerte o líneas métricas. | Alta |
| Codo métrico | 8 mm, 10 mm, 12 mm o 15 mm | PM0308E / PM0310E / PM0312E / PM0315E | Giros en instalaciones métricas. | Alta |
| T métrica | 8 mm, 10 mm, 12 mm o 15 mm | PM0208E / PM0210E / PM0212E / PM0215E | Derivaciones en equipos métricos. | Media-alta |
| Adaptador macho BSP métrico | 8, 10, 12 o 15 mm x BSP | PM011013E / PM011214E / PM011514E | Conectar tubo métrico a rosca europea. | Alta |
| Clip de seguridad | 1/4", 3/8", 1/2", 8 mm, 10 mm, 12 mm, 15 mm | PIC1808R / PIC1812R / PIC1816R / variantes métricas | Evitar desconexiones accidentales e identificar líneas. | Alta |
| Tubo LLDPE | 1/4", 3/8", 1/2", 8 mm, 10 mm, 12 mm, 15 mm | Según color y bobina | Sustituir líneas, ampliar equipo o reparar fugas. | Muy alta |
| Cortatubos | Hasta 12 mm o 22 mm según modelo | JG-TS / TSNIP | Hacer corte recto y evitar fugas. | Imprescindible |
¿Buscas una medida concreta para un sistema profesional de agua filtrada o gasificada?
En Install Beer somos distribuidores oficiales John Guest en España y podemos ayudarte a identificar el racor correcto si tienes una foto, la medida exterior del tubo, el tipo de rosca y el equipo que quieres conectar: filtro, enfriador, carbonatador, regulador de CO₂, grifo, fuente, dispensador, máquina de hielo o instalación HORECA.
Ver conectores John Guest Consultar compatibilidadQué racor usar según la zona del sistema
Un sistema profesional de agua puede tener entrada de red, prefiltración, ósmosis, depósito, bomba, enfriador, carbonatador, línea de CO₂, grifo, columna, fuente, llenador de botellas y drenaje. Cada zona puede requerir un racor diferente.
| Zona del sistema | Conectores frecuentes | Medidas habituales | Consejo práctico |
|---|---|---|---|
| Entrada de red | Adaptador BSP, válvula de corte, T, reductor, tubo-manguera. | 3/8" BSP, 1/2" BSP, 3/4" BSP, 3/8", 1/2", 10 mm, 15 mm. | Confirmar presión de red, caudal y tipo de toma. |
| Filtro o prefiltración | Adaptadores NPTF/BSP, codos, uniones, válvulas y clips. | 1/4", 3/8", 1/2", 10 mm. | No forzar roscas plásticas de portafiltros o cabezales. |
| Ósmosis inversa | Uniones, codos, T, válvulas, reductores 3/8" a 1/4". | 1/4" y 3/8". | Respetar entrada, permeado, rechazo y sentido de flujo. |
| Enfriador de agua | Unión, codo, adaptador roscado, válvula de corte, antirretorno. | 3/8", 1/2", 10 mm, 12 mm. | Evitar estrangular caudal de entrada. |
| Carbonatador | Adaptadores, codos, antirretornos, válvulas, línea de CO₂. | 3/8", 1/2", 8 mm, 10 mm según equipo. | Diferenciar circuito de agua y circuito de gas. |
| CO₂ alimentario | Racores compatibles con gas, tubo apto, válvula y antirretorno. | 1/4", 5/16", 3/8", 6 mm u 8 mm. | Revisar presión, regulador y compatibilidad técnica. |
| Salida de agua gasificada | Unión, codo, antirretorno, adaptador de grifo y tubo alimentario. | 3/8", 10 mm o medida del equipo. | Mantener presión y evitar recorridos largos o calientes. |
| Grifo o columna | Adaptador de grifo, cartucho JG, manguera, codo, válvula. | 5/16", 3/8", 8 mm, 10 mm, rosca 1/2" o conexión propia. | Medir conexión exacta del grifo. |
| Fuente o dispensador | Unión, codo, T, válvula, reductor y clip. | 3/8", 1/4", 1/2", 8 mm, 10 mm. | Revisar manual del fabricante. |
| Máquina de hielo | Válvula, adaptador de entrada, unión, reductor y filtro. | 1/4", 3/8" o rosca específica. | Revisar presión, filtración y garantía del equipo. |
| Reparación de fuga | Unión recta, codo, tapón, cortatubos y tramo de tubo. | La medida exacta de la línea dañada. | Cortar tramo nuevo y recto, no reutilizar tubo mordido. |
Cómo instalar correctamente un racor push-fit John Guest
La mayoría de fugas en racores push-fit no se deben al racor en sí, sino a un corte mal hecho, tubo ovalado, tubo no introducido hasta el fondo, rebabas, tensión lateral, rosca forzada, junta incorrecta o medida equivocada.
1. Cierra el agua o despresuriza
Cierra la llave de paso, apaga bomba o equipo y libera presión antes de desmontar cualquier conexión.
2. Identifica si es agua o CO₂
En agua gasificada, confirma si la línea es agua filtrada, agua carbonatada o CO₂.
3. Mide el tubo por fuera
Usa calibre si es posible. Diferencia 1/4", 3/8", 1/2", 8 mm, 10 mm, 12 mm y 15 mm.
4. Corta recto
Usa cortatubos. Un corte torcido puede dañar el O-ring y provocar fugas.
5. Elimina rebabas
El tubo debe estar limpio, sin arañazos profundos, aplastamientos ni deformaciones.
6. Inserta hasta el tope
Empuja el tubo recto hasta el fondo del racor. No lo dejes a medio recorrido.
7. Tira para verificar
Comprueba que la pinza ha agarrado el tubo y que no se suelta.
8. Coloca clip si procede
En zonas con vibración, presión, movimiento o difícil acceso, un clip ayuda a evitar desconexiones accidentales.
9. Abre el agua o gas con control
Haz prueba de fugas con presión antes de cerrar el mueble técnico o poner el equipo en servicio.
10. Revisa tras el primer servicio
En instalaciones HORECA, conviene revisar conexiones después de las primeras horas de uso.
Foto útil para identificar el racor
Para elegir bien, prepara una foto clara del racor viejo, una foto del equipo donde va conectado, la medida exterior del tubo con calibre y, si hay rosca, una foto de la rosca o del manual del equipo. Esto evita confundir 1/4", 3/8", 1/2", 8 mm, 10 mm, BSP, NPTF, manguera, cartucho de grifo, agua o CO₂.
Kit recomendado de recambios John Guest para agua filtrada y gasificada HORECA
Una pequeña selección de racores puede resolver muchas incidencias en restaurante, hotel, oficina o espacio público: fuga por tubo cortado, cambio de filtro, sustitución de enfriador, conexión a carbonatador, reparación de grifo, intervención en línea de CO₂ o adaptación entre medidas.
| Elemento | Cantidad recomendada | Función |
|---|---|---|
| Unión recta 3/8" | 3-5 unidades | Reparar o alargar líneas principales de agua. |
| Codo 3/8" | 3-5 unidades | Resolver giros bajo barra o en mueble técnico. |
| T 3/8" | 2 unidades | Crear derivaciones hacia equipos o grifos. |
| Válvula de corte 3/8" | 2-4 unidades | Aislar filtro, enfriador, carbonatador o grifo. |
| Antirretorno 3/8" | 1-2 unidades | Evitar retornos no deseados en agua filtrada o carbonatada. |
| Reductor 3/8" a 1/4" | 2 unidades | Adaptar líneas auxiliares o control. |
| Unión recta 1/4" | 2 unidades | Reparar líneas de ósmosis, drenaje o filtros pequeños. |
| Unión recta 1/2" | 1-2 unidades | Reparar alimentaciones de mayor caudal. |
| Racores para línea de CO₂ | Según regulador y carbonatador | Conectar gas alimentario con tubo y racores compatibles. |
| Adaptadores BSP/NPTF | Según equipo | Conectar a filtros, grifos, enfriadores o carbonatadores. |
| Clips de seguridad | Varios | Evitar desconexiones accidentales e identificar líneas. |
| Tubo LLDPE 3/8", 1/4" y medida de CO₂ | Tramos o bobina corta | Sustituir tramos dañados o ampliar instalación. |
| Cortatubos | 1 unidad | Hacer cortes rectos y evitar fugas. |
Errores frecuentes al comprar conectores John Guest para agua profesional
| Error | Consecuencia | Cómo evitarlo |
|---|---|---|
| Confundir 3/8" con 10 mm | El tubo puede no entrar bien o puede fugar. | Medir diámetro exterior real. |
| Confundir 1/2" con 12 mm | Conexión insegura o incompatible. | Diferenciar medida imperial y métrica. |
| Confundir tubo con rosca | Se compra un adaptador equivocado. | Confirmar si se trata de OD, BSP, BSPT, NPTF o manguera. |
| No diferenciar agua filtrada, agua gasificada y CO₂ | Riesgo de incompatibilidad de presión, material o funcionamiento. | Identificar circuito antes de sustituir un racor. |
| Mezclar BSP con NPTF | Rosca dañada o fuga. | Identificar el estándar antes de apretar. |
| Reutilizar tubo marcado o deformado | El O-ring puede no sellar. | Cortar tramo nuevo y recto. |
| No usar cortatubos | Corte torcido, rebabas y fugas. | Usar cortatubos John Guest o herramienta adecuada. |
| Apretar en exceso roscas plásticas | Grietas o rotura de portafiltro o equipo. | Apretar con criterio y usar junta compatible. |
| No instalar válvulas de corte | El mantenimiento se vuelve lento y obliga a parar más instalación de la necesaria. | Sectorizar filtro, enfriador, carbonatador y grifo. |
| No usar antirretorno donde procede | Puede haber retornos hacia filtro, carbonatador o red. | Revisar esquema del equipo y normativa de instalación. |
| No dejar acceso técnico | El mantenimiento se vuelve lento y costoso. | Dejar registros y racores accesibles. |
| Usar racores no aptos para agua potable o gas | Riesgo sanitario, fuga o incompatibilidad. | Usar componentes adecuados para agua potable, dispensación o CO₂ según circuito. |
Qué comprar en Install Beer para dispensación profesional de agua filtrada y gasificada
Install Beer trabaja John Guest cada día en instalaciones reales de bebidas, agua, filtración, dispensación, CO₂ y sistemas técnicos. Para clientes de hostelería, hoteles, oficinas y HORECA, la selección más útil suele concentrarse en racores de 3/8", 1/4", 1/2", adaptadores roscados, válvulas, antirretornos, reductores, tubo LLDPE, clips, cortatubos y piezas compatibles con agua gasificada y CO₂ cuando el circuito lo requiere.
| Necesidad | Producto recomendado | Enlace interno |
|---|---|---|
| Ver toda la gama John Guest | Racores push-fit, válvulas, adaptadores, tubos y accesorios. | Colección John Guest |
| Buscar racores por tipo | Codos, T, uniones, reductores, antirretornos y adaptadores. | Conectores y racores |
| Sustituir tubo de agua profesional | Tubos alimentarios y LLDPE compatibles con agua o bebida. | Tubos alimentarios |
| Cortar tubo correctamente | Cortatubos John Guest para corte limpio y perpendicular. | Cortatubos John Guest |
| Aislar un tramo | Llave de paso John Guest para mantenimiento o reparación. | Llave de paso John Guest |
| Adaptar a rosca | Adaptadores macho, hembra o codos giratorios BSP/BSPT/NPTF según equipo. | Adaptador macho rosca BSPT |
| Conectar a manguera | Adaptador tubo-manguera John Guest. | Adaptador tubo-manguera |
| Comprar dispensadores de agua | Equipos de agua filtrada, fría, ambiente o con gas. | Dispensadores de agua |
| Estudiar una solución completa | Agua filtrada, fría o gasificada para hostelería, oficinas y espacios públicos. | Soluciones AquaTaps |
¿No sabes qué conector necesitas para tu dispensador de agua?
Envíanos una foto del racor, la medida exterior del tubo y el equipo donde va conectado. Te ayudaremos a diferenciar 1/4", 3/8", 1/2", 8 mm, 10 mm, 12 mm, 15 mm, BSP, NPTF, manguera, agua filtrada, agua gasificada, CO₂, codo, T, válvula, antirretorno o adaptador.
Comprar John Guest Consultar medidaPreguntas frecuentes sobre conectores John Guest para agua filtrada y gasificada profesional
¿Qué medida de tubo se usa más en dispensadores de agua profesionales?
La medida más habitual suele ser 3/8" OD, especialmente entre filtro, enfriador, carbonatador, dispensador y grifo. También aparecen 1/4", 1/2" y medidas métricas como 8 mm, 10 mm, 12 mm o 15 mm.
¿Qué medida se usa en agua gasificada?
Depende del carbonatador, grifo, enfriador y caudal. Es frecuente encontrar 3/8", 10 mm, 8 mm y, en algunos casos, 1/2" o medidas específicas del fabricante.
¿Los mismos racores sirven para agua y CO₂?
No siempre. Algunas gamas John Guest pueden ser aptas para líquidos potables y gases inertes, pero hay que confirmar presión, tubo, junta, material y aplicación. En sistemas de agua gasificada no conviene mezclar racores sin revisión técnica.
¿3/8" y 10 mm son lo mismo?
No. 3/8" equivale aproximadamente a 9,52 mm. Aunque parece cercano a 10 mm, no debe asumirse compatibilidad sin comprobar el tubo y el racor.
¿1/2" y 12 mm son lo mismo?
No. 1/2" exterior equivale aproximadamente a 12,7 mm, mientras que 12 mm es una medida métrica distinta. En push-fit, esa diferencia puede ser crítica.
¿Qué conectores John Guest son los más útiles para agua HORECA?
Los más habituales son unión recta 3/8", codo 3/8", T 3/8", válvula 3/8", antirretorno 3/8", reductor 3/8" a 1/4", adaptadores NPTF/BSP, conectores de grifo, tubo LLDPE, clips y cortatubos.
¿Necesito antirretornos en agua gasificada?
En muchas instalaciones sí son recomendables o necesarios según el equipo. Ayudan a evitar retornos hacia filtro, bomba, carbonatador o red. Debe revisarse el esquema del fabricante y la normativa aplicable.
¿Puedo usar racores John Guest en agua potable para público?
Sí, siempre que se elija la gama adecuada para agua potable, dispensación o tratamiento de agua y se respeten las condiciones de presión, temperatura, compatibilidad e higiene aplicables.
¿Necesito válvulas de corte?
Sí, son muy recomendables. Permiten aislar filtro, enfriador, carbonatador, grifo o dispensador para mantenimiento sin cortar toda la instalación.
¿Qué tubo debo comprar para un dispensador de agua?
Depende del equipo. Muchos sistemas profesionales usan 3/8" OD, pero también pueden usar 1/4", 1/2", 8 mm, 10 mm, 12 mm o 15 mm. Mide siempre el diámetro exterior del tubo existente.
¿Install Beer puede ayudarme a identificar el racor?
Sí. Como distribuidores oficiales John Guest en España, podemos ayudarte a identificar medidas y conectores si nos envías fotos, diámetro exterior del tubo y datos del equipo donde se conecta.
Nota técnica: esta guía se centra en sistemas profesionales de agua potable, filtración, ósmosis inversa, enfriamiento, carbonatación y dispensación compatibles con racores push-fit. No debe utilizarse como instrucción para gas combustible, productos químicos agresivos, calefacción, circuitos críticos o instalaciones no compatibles. En establecimientos abiertos al público, confirma siempre presión, temperatura, medida, rosca, higiene, normativa y compatibilidad del producto antes de instalar.
