Sicurezza CO2 · Celle frigorifere
Sensore di CO2 per celle frigorifere LogiCO2 con rilevamento affidabile a freddo

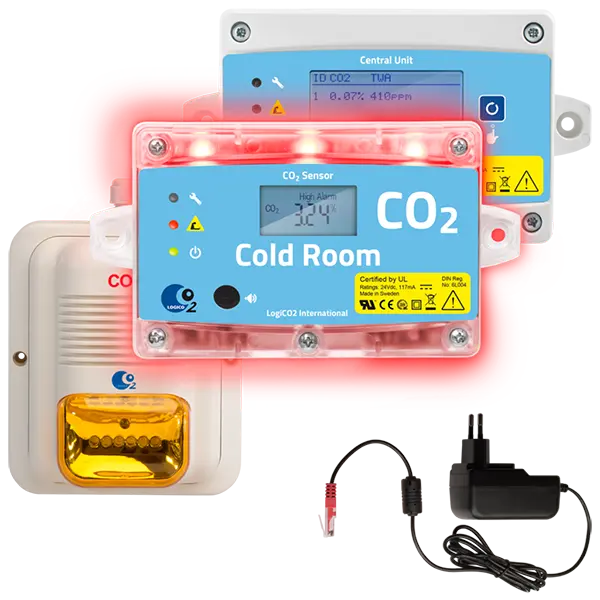

Il kit 3349 di LogiCO2 è un sistema di rilevamento di CO2 per celle frigorifere e congelatori con sensore Cold Room, unità centrale Mk9 e sirena/lampada per monitorare le fughe in ambienti freddi in cui un rivelatore convenzionale può perdere precisione.
Qué aporta este producto
Questo dispositivo è pensato per celle frigorifere e applicazioni di congelamento in cui il CO2 può accumularsi a causa di una perdita e un rilevatore standard non offre una risposta sufficientemente affidabile a bassa temperatura.
Il vero vantaggio di questo set è che integra già la base del sistema: sensore specifico per il freddo, unità centrale Mk9, sirena/lampada, alimentatore, connettori, segnaletica e copertura di protezione. Questo riduce gli errori di configurazione e semplifica un’installazione tecnica ben realizzata.
Inoltre, il produttore indica che la soluzione Cold Room è particolarmente adattata al freddo e al congelamento e che il sensore si differenzia dal Mk90 standard per il campo di temperatura e per un livello di allarme configurabile tramite DIP-switch 1.
Dati chiave
Artículo fabricante
3349
SKU Install Beer
LG007
Applicazione principale
Celle frigorifere e congelatori
Sensore

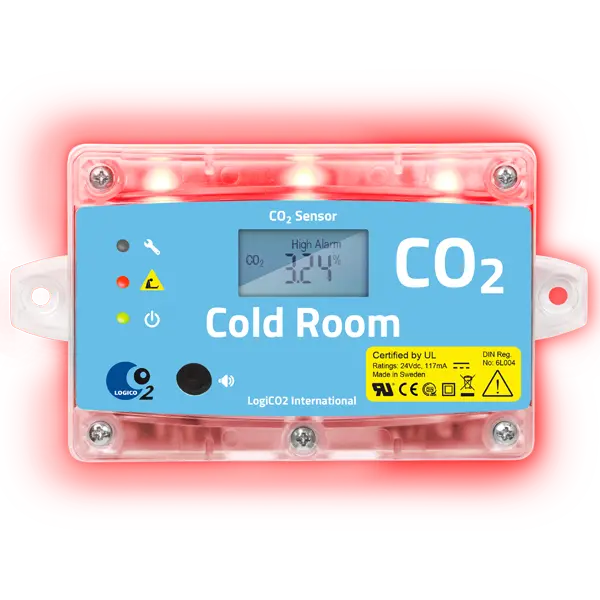

Cold Room CO2 Sensor
Centrale inclusa
Unità centrale Mk9
Temperatura di esercizio del sensore
Da -40 °C a 25 °C
Importante: questo prodotto è orientato ad ambienti freddi. Se la tua installazione presenta diversi punti di rischio o più celle, la stessa documentazione del produttore prevede l’ampliamento tramite kit aggiuntivi e fino a dodici sensori su un’unica unità centrale.
Caratteristiche principali
-
Progettato per il freddo reale Il produttore lo adatta specificamente per celle frigorifere e congelatori, dove un rivelatore convenzionale può presentare maggiori deviazioni.
-
Insieme base completo Include sensore Cold Room, unità centrale Mk9, sirena/lampada, alimentatore, connettori, cablaggio, manuale e segnaletica.
-
Rilevamento preciso della CO2 È concepito per la sicurezza in ambienti in cui una fuga può passare inosservata se il sensore non è predisposto per basse temperature.
-
Architettura professionale Utilizza comunicazione RS485 Modbus, comune nei sistemi tecnici di supervisione.
-
Espandibile È possibile collegare fino a dodici sensori a un’unità centrale e i kit aggiuntivi si integrano in modalità plug and play.
-
Allarme visivo e acustico La sirena/lampada stroboscopica aiuta ad avvertire sia all’interno che all’esterno della zona sorvegliata.
-
Compensazione dell’altitudine Il sensore può essere regolato per compensare l’altitudine dell’installazione.
-
Calibrazione automatica Esegue l’autocalibrazione più volte all’anno.
Specifiche tecniche
Specifiche tecniche confermate dell’insieme LogiCO2 Cold Room 3349
| Parámetro |
Dato confirmado |
| Marca |
LogiCO2 |
| Modello |
CO2 Cold room Mk90 Detector Base SET / Set di sensori di CO2 per celle frigorifere |
| SKU |
LG007 |
| MPN / artículo fabricante |
3349 |
| Tipo di apparecchiatura |
Sistema base di rilevazione CO2 per celle frigorifere e congelatori |
| Applicazione |
Applicazioni per celle frigorifere e freezer |
| Componenti principali del set |
Sensore CO2 Cold Room + Central Unit Mk9 + Horn/Strobe LED amber glass + Power Supply 1A + Protection Cover |
| Riferimento sensore |
1153 |
| Riferimento unità centrale |
1148 |
| Riferimento sirena/lampada |
0440 |
| Riferimento alimentatore |
0021 |
| Riferimento copertura di protezione |
0185 |
| Fuente de alimentación del sistema |
12-24 V CC |
| Comunicazione |
RS485 Modbus |
| Calibrazione automatica |
Più volte all’anno |
| Protezione contro la penetrazione del sensore |
IP54 |
| Temperatura de funcionamiento del sensor |
Da -40 °C a 25 °C |
| Livelli di allarme preimpostati |
5000 ppm indicazione di attenzione, 5000 ppm allarme TWA/8 h, 1,5 % allarme basso, 3,0 % allarme alto |
| Ajuste adicional |
Compensación de altitud |
| Sirena/baliza tensión nominal |
18-24 V CC |
| Consumo sirena/lampada |
Picco di 80 mA con alimentatore da 24 V CC |
| Sirena/lampada intensità acustica |
110 dB / 1 m |
| Sirena/baliza intensidad del flash |
115 CD |
| Sirena/baliza frecuencia del flash |
65/min |
| Sirena/baliza temperatura ambiente |
Da -5 °C a +50 °C |
| Dimensioni sirena/lampada |
134 x 115 x 61 mm |
| Sirena/baliza protección |
IP65 |
| Comunicazione unità centrale |
RS485, Modbus |
| Display unità centrale |
Grafico 128x64, retroilluminato |
| Segnale acustico unità centrale |
80 dBa (1 m) max. |
| Temperatura ambiente dell’unità centrale |
Da 0 a +40 °C |
| Umidità unità centrale |
0-90 % sin condensación |
| Dimensioni unità centrale |
90 x 161 x 38 mm |
| Protezione unità centrale |
IP54 secondo TÜV, IP44 secondo UL |
| Capacità di espansione |
Fino a 12 sensori collegati a un’unità centrale |
| Contenuto della fornitura |
CO2 Mk90 incl. 1 cavo blu da 10 m e 1 cavo rosso da 5 m, sirena/lampada stroboscopica con vetro ambra a LED con indicatore blu incl. cavo da 1 m e cartello, sdoppiatore RJ45 1-1, trasformatore da 1 A, blocco spina, busta con 3 guarnizioni per boccola, 6 fascette, 24 viti e tasselli, cartelli, manuale Mk90, guida rapida Mk90 e copertura di protezione. |
| Certificaciones y cumplimiento |
CE, UL, DIN6653-2 2015-06, EN55022:2006/A1:2007, EN55024/A2:2003, EN61000-3-2:2006, EN61000-3-3/A2:2006, AS/NZS CISPR 22:2006, IEC/EN IT55022/55024, LNE Règle de certification NF 128. |
| GTIN/EAN |
Dato no facilitado |
| Peso |
Dato no facilitado |
Compatibilità e casi d’uso
Questo gruppo è pensato per celle frigorifere, congelatori, aree di stoccaggio a freddo, locali bombole collegati a celle e altri ambienti interni freddi in cui si utilizza CO2 e sussiste rischio di accumulo dovuto a perdite.
È adatto a ristorazione, retail alimentare, cantine, birrifici, produttori di bevande, industria alimentare e a qualsiasi impianto in cui il CO2 venga utilizzato in celle frigorifere o ambienti a bassa temperatura.
La documentazione del produttore prevede l’ampliamento tramite kit aggiuntivi, kit relè e collegamento a sistemi di gestione degli edifici, sempre all’interno dell’architettura LogiCO2.
Installazione e considerazioni prima dell’acquisto
- El sensor debe instalarse a una altura máxima de 30 cm del suelo y a una distancia máxima de 5 m del punto de distribución de CO2.
- Ogni sensore copre un’area massima di 78 m²; se la cella o la zona è più grande, valutare sensori aggiuntivi.
- La sirena/lampada deve essere posizionata sopra il sensore, a circa 2-2,4 m dal pavimento, ben visibile da qualsiasi ingresso.
- La documentazione raccomanda inoltre di posizionare una seconda sirena/lampada all’esterno della zona monitorata, preferibilmente sopra la porta o le porte di accesso.
- L’unità centrale deve essere installata fuori dalla zona sorvegliata, in una posizione visibile e accessibile.
- Verifica l’alimentazione disponibile, la posa del cablaggio RJ45 e la compatibilità con l’architettura del sistema se prevedi ampliamenti.
- Trattandosi di un prodotto di sicurezza, l’installazione e la messa in servizio devono essere eseguite con criterio tecnico e con una verifica funzionale finale.
Manutenzione e uso consigliato
Il sensore esegue la calibrazione automatica più volte all’anno. Tuttavia, trattandosi di un sistema di sicurezza CO2, è consigliabile controllare periodicamente cavi, connettori, visibilità della segnaletica, sirena/lampada e corretta lettura sull’unità centrale.
La documentazione generale del sistema raccomanda che un tecnico professionista qualificato esegua un controllo di funzionamento almeno una volta all’anno. La pulizia va effettuata con acqua e un panno inumidito, evitando qualsiasi manipolazione non autorizzata dell’apparecchiatura.
Domande frequenti
Questo prodotto è per celle frigorifere e congelatori?
Sì. L’articolo 3349 è progettato specificamente per applicazioni in celle frigorifere e freezer.
Include l’unità centrale Mk9?
Sì. Questo insieme base include sensore Cold Room, unità centrale Mk9, sirena/lampada, alimentatore, connettori, manuale e segnaletica.
In cosa si differenzia da un rivelatore convenzionale?
La scheda del produttore stessa spiega che i rivelatori convenzionali non sono progettati per ambienti freddi e possono avere un ampio margine di errore. Questo sensore è adattato alle basse temperature.
Dove deve essere installato il sensore?
Deve essere montato a massimo 30 cm dal pavimento e a non più di 5 m dal punto di distribuzione di CO2. Ogni sensore copre fino a 78 m².
Il sistema può essere ampliato?
Sì. La documentazione dell’articolo 3349 indica che è possibile collegare fino a 12 sensori a un’unità centrale e che i kit aggiuntivi si installano in modalità plug and play.
Ha bisogno di manutenzione periodica?
Sì. Sebbene il sensore esegua la calibrazione automatica, è opportuno effettuare un controllo funzionale periodico e una verifica professionale almeno una volta all’anno.
