Connettori John Guest per filtri, osmosi inversa e trattamento dell’acqua in casa: misure e raccordi più usati
Molti clienti arrivano a Install Beer cercando connettori John Guest per riparare, installare o ampliare un filtro d’acqua, un’osmosi inversa sottolavello, un frigorifero americano, una spinna di acqua filtrata, un dispenser, un refrigeratore o un sistema domestico di trattamento dell’acqua. In questo settore, le misure più abituali sono tubo da 1/4" esterno e tubo da 3/8" esterno, con adattatori a filettature NPTF, BSP e UNS secondo l’apparecchiatura installata.
Riepilogo rapido

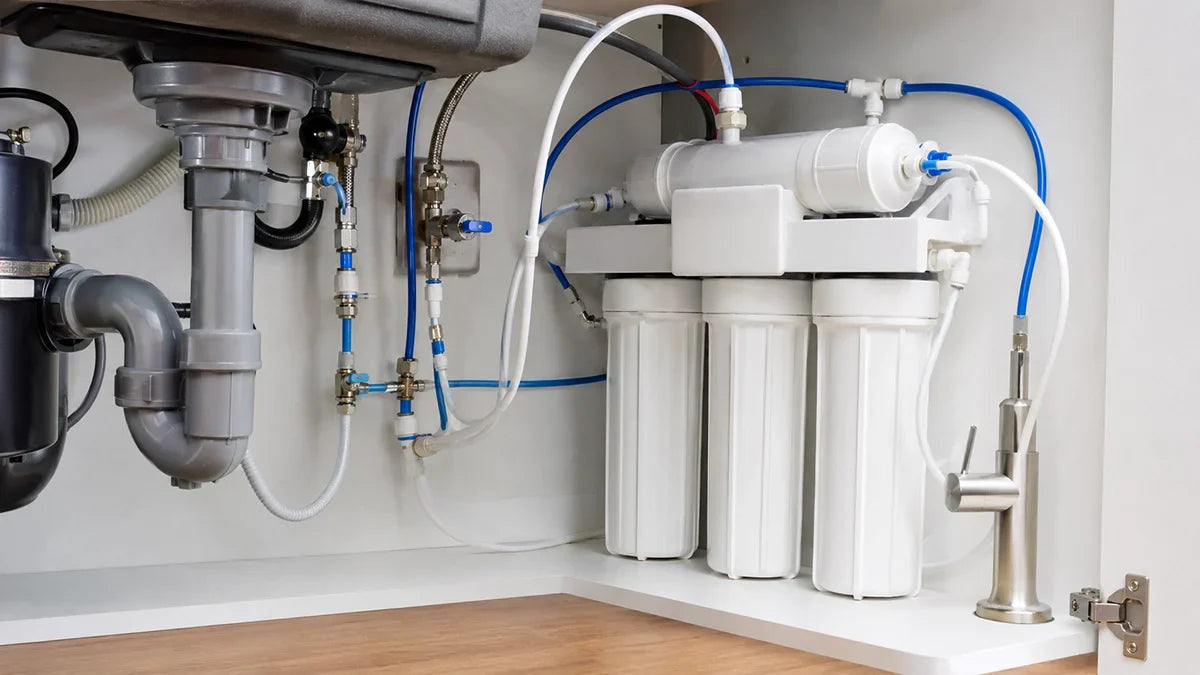

Nei filtri domestici per acqua e negli impianti di osmosi inversa sotto lavello, la misura più comune è di solito il tubo da 1/4" OD, soprattutto nelle uscite verso spinna, serbatoio pressurizzato, postfiltro, restrittore, membrana e connessioni interne. Nelle apparecchiature di maggiore portata, ingresso principale, frigoriferi americani, erogatori o sistemi direct flow compare spesso il tubo da 3/8" OD. I raccordi più richiesti sono giunzione diritta 1/4", gomito 1/4", T 1/4", valvola 1/4", adattatore 3/8" a 1/4", giunzione 3/8", gomito 3/8", connettore per spinna 7/16"-24 UNS, adattatori NPTF, passaparete, clip, tappi e tubo LLDPE.
L’idea chiave: in osmosi e filtri il tubo si misura all’esterno
Nei raccordi push-fit John Guest, la misura si prende sul diametro esterno del tubo. Un tubo da 1/4" esterno non è lo stesso che 6 mm; un tubo da 3/8" esterno non è lo stesso che 10 mm; e una filettatura 1/2" BSP non è un tubo da 1/2". Prima di acquistare, bisogna confermare se la misura corrisponde al tubo, a una filettatura o a un tubo flessibile.
Questo articolo integra la collezione John Guest e le soluzioni AquaTaps
Questa guida serve per identificare misure, raccordi e adattatori usati in filtri d’acqua, osmosi inversa e trattamento domestico. Per acquistare pezzi specifici, verificare lo stock o cercare connettori per formato, consulta la collezione di raccordi John Guest e la categoria di connettori e raccordi. Se cerchi una soluzione completa di acqua filtrata, fredda o frizzante per casa, ufficio o ristorazione, consulta anche AquaTaps e la collezione di dispenser d’acqua.
Contenuto della guida
- Cosa si usa in filtri e impianti di osmosi domestica
- Misure più comuni
- Perché domina il tubo da 1/4"
- Quando compare il tubo da 3/8"
- 6 mm, 8 mm, 10 mm e misure metriche
- NPTF, BSP e UNS: filettature abituali
- Quale gamma John Guest usare
- Elenco dei connettori più comuni
- Quale raccordo usare in base alla zona dell’apparecchiatura
- Connessione a spinna di osmosi
- Frigoriferi americani e macchine per il ghiaccio
- Come installare raccordi push-fit
- Kit consigliato di ricambi
- Errori frequenti
- Cosa comprare su Install Beer
- Domande frequenti
Cosa si usa in filtri, osmosi inversa e trattamento dell’acqua domestico
I sistemi domestici di trattamento dell’acqua sono di solito installati sotto il lavello, accanto alla presa di acqua fredda, vicino a una spinna ausiliaria, a un frigorifero o a un piccolo erogatore. In questi spazi ridotti, i connettori push-fit sono molto utili perché permettono di montare e smontare senza saldare, senza incollare, senza filettare tubi e senza attrezzi speciali.
Nell’osmosi inversa e nei filtri sotto lavello, i circuiti sono normalmente divisi in varie zone: ingresso acqua, prefiltro, membrana, serbatoio, postfiltro, spinna di acqua filtrata, scarico e, in alcuni casi, collegamento a frigorifero americano o erogatore. Ogni punto può usare un raccordo diverso.
Misura dominante in osmosi inversa domestica, spinne filtrate, postfiltri, serbatoi e diramazioni interne.
Frequente in ingresso acqua, apparecchiature di maggiore portata, frigoriferi, dispenser e sistemi direct flow.
Filettature abituali in adattatori, spinne di osmosi, portafiltri, valvole e apparecchiature importate.
Misure più comuni nel trattamento dell’acqua domestico
La tabella seguente riassume le misure che si ripetono più spesso in filtri, osmosi inversa, frigoriferi americani, dispenser e piccoli impianti d’acqua domestici. Si raccomanda sempre di misurare il tubo all’esterno e confermare se il pezzo da collegare è tubo o filetto.
| Misura | Dove compare | Uso abituale | Cosa ordinare |
|---|---|---|---|
| 1/4" OD | Osmosi inversa sotto lavello, spinna ausiliaria, serbatoio, membrana, postfiltro, riduttore di portata e connessioni interne. | Linea sottile di acqua filtrata o permeato. | Raccordi John Guest per tubo 1/4" esterno. |
| 3/8" OD | Ingresso acqua, filtri a portata maggiore, frigoriferi americani, dispenser e sistemi direct flow. | Alimentazione con maggior portata o uscita verso le apparecchiature. | Raccordi John Guest per tubo da 3/8" esterno. |
| 1/2" OD | Apparecchiature ad alta portata, applicazioni commerciali leggere o sistemi importati. | Tratti di sezione maggiore in acqua o spillatura. | Raccordi 1/2" OD, da non confondere con filettatura 1/2". |
| 6 mm | Alcune apparecchiature europee, filtri compatti o componenti OEM. | Linea sottile metrica. | Raccordo metrico 6 mm, non 1/4". |
| 8 mm | Apparecchiature europee, macchine da caffè, filtri, acqua e dispensazione. | Diramazioni d’acqua o apparecchiature ausiliarie. | Raccordo metrico 8 mm, non 5/16". |
| 10 mm | Filtri ad alto flusso, impianti d’acqua o transizione dall’impianto idraulico. | Alimentazione o uscita con maggiore portata. | Raccordi da 10 mm o adattatori a 3/8" se il sistema lo richiede. |
| 3/8" BSP | Prese sotto lavello, flessibili, rubinetti a squadra e accessori europei. | Adattare la rete domestica al tubo del filtro o dell’osmosi. | Adattatore BSP a tubo 1/4" o 3/8" a seconda dell’apparecchiatura. |
| 1/2" BSP | Spinne, prese d’acqua, portafiltri, valvole e accessori domestici. | Connessione idraulica europea più robusta. | Adattatore 1/2" BSP a tubo push-fit. |
| 3/4" BSP | Prese per elettrodomestici, spinne di lavatrice/lavastoviglie e alcuni ingressi. | Alimentazione dell’apparecchiatura o presa ausiliaria. | Adattatore 3/4" BSP a tubo 1/4" o 3/8" se necessario. |
| 7/16"-24 UNS | Spine per osmosi e acqua filtrata, soprattutto nel mercato internazionale. | Collegare tubo 1/4" o 3/8" alla spinna di acqua filtrata. | Faucet connector 1/4" o 3/8" x 7/16"-24 UNS. |
| 1/4" NPTF / 3/8" NPTF | Portafiltri, apparecchiature importate, valvole, testate e accessori US. | Adattare tubo push-fit a filettatura americana. | Adattatore maschio o femmina NPTF a seconda del pezzo. |
Non confondere 1/4" con 6 mm né 3/8" con 10 mm
1/4" equivale approssimativamente a 6,35 mm e 3/8" a 9,52 mm. Anche se visivamente possono sembrare misure vicine a 6 mm o 10 mm, nei raccordi push-fit questa differenza può provocare perdite, inserimento scorretto o disconnessione. Se il tubo è imperiale, usa un raccordo imperiale; se è metrico, usa un raccordo metrico.
Perché il tubo da 1/4" domina nell’osmosi inversa domestica
Il tubo da 1/4" OD è molto comune perché le portate di un’osmosi inversa tradizionale sono ridotte e perché molte connessioni interne dell’apparecchiatura lavorano con linee sottili: ingresso al prefiltro, uscita della membrana, postfiltro, serbatoio, spina ausiliaria, restrittore di flusso e connessioni di scarico.
- Uscita di acqua osmotizzata verso spinna.
- Connessione a serbatoio pressurizzato.
- Postfiltro a carbone.
- Connessioni di membrana e restrittore.
- Apparecchi compatti sotto lavello.
- Collegamento a piccoli dispenser.
- Giunzione diritta 1/4".
- Gomito 1/4".
- T 1/4".
- Valvola di intercettazione 1/4".
- Connettore per spinna 7/16"-24 UNS.
- Adattatore 1/4" x 1/4" NPTF.
- Tappo 1/4".
Quando compare il tubo da 3/8" in filtri e trattamento dell’acqua
Il tubo da 3/8" OD compare di solito quando serve maggiore portata o minore perdita di carico: ingresso principale al sistema, uscita verso erogatore, frigorifero americano, apparecchiatura direct flow, filtro di maggiore capacità, refrigeratore d’acqua o installazione semiprofessionale.
| Uso del 3/8" | Perché si utilizza | Raccordi abituali |
|---|---|---|
| Ingresso acqua all’apparecchiatura | Permette un flusso maggiore rispetto a 1/4" in alcuni sistemi. | Adattatore 3/8" x NPTF/BSP, valvola 3/8", giunzione 3/8". |
| Frigorifero americano | Alcuni collegamenti a frigorifero o ice maker usano 1/4" e altri 3/8" a seconda dell’apparecchiatura. | Riduttore 3/8" a 1/4", giunzione, valvola di intercettazione. |
| Osmosi direct flow | Può richiedere una portata maggiore rispetto a un’osmosi con serbatoio. | Giunto 3/8", gomito 3/8", T 3/8", riduttore a 1/4". |
| Filtro sotto lavello ad alta portata | Migliore passaggio dell’acqua e minore restrizione. | Adattatori 3/8" a filetto, valvola di intercettazione 3/8". |
| Erogatore o refrigeratore d’acqua | Può alimentare un’apparecchiatura con maggiore richiesta. | Giunto 3/8", valvola, T, adattatore filettato. |
6 mm, 8 mm, 10 mm e misure metriche in apparecchiature europee
Anche se il mercato di osmosi e filtrazione sotto lavello lavora molto con misure imperiali, compaiono anche misure metriche, soprattutto in apparecchiature europee, macchine da caffè, sistemi d’acqua, dosaggio, piccolo vending, dispenser o installazioni miste.
| Misura metrica | Equivalenza approssimativa | Rischio di confusione | Consiglio |
|---|---|---|---|
| 6 mm | Vicino a 1/4" ma non uguale. | Il tubo da 1/4" misura 6,35 mm. | Non scambiare senza confermare tolleranza e raccordo. |
| 8 mm | Vicino a 5/16". | 5/16" misura 7,94 mm. | In alcuni casi sembra compatibile, ma non lo si deve dare per scontato. |
| 10 mm | Vicino a 3/8" ma non uguale. | 3/8" misura 9,52 mm. | Un raccordo 3/8" non è un raccordo da 10 mm. |
| 12 mm | Vicino a 1/2" ma non uguale. | 1/2" OD misura 12,7 mm. | Molto importante misurare prima di acquistare. |
NPTF, BSP e UNS: filettature comuni in filtri e osmosi
Nel trattamento dell’acqua domestica si mescolano filettature europee, americane e specifiche delle spinne di acqua filtrata. Questa è una delle cause più frequenti di errore nell’acquisto dei connettori.
| Filetto | Dove compare | Uso abituale | Avvertenza |
|---|---|---|---|
| 1/4" NPTF | Portafiltri, testate, valvole e apparecchiature importate. | Adattatore maschio o femmina a tubo 1/4" o 3/8". | Da non confondere con BSP. |
| 3/8" NPTF | Apparecchiature di maggior portata o accessori importati. | Adattatore per tubo da 3/8" o 1/2". | Filettatura americana; identificare prima del montaggio. |
| 3/8" BSP | Rubinetti a squadra, flessibili, spinne e prese domestiche europee. | Connessione alla rete sotto lavello. | Confermare maschio/femmina e tipo di guarnizione. |
| 1/2" BSP | Spinne, prese, portafiltri e accessori idraulici. | Adattare la rete domestica al sistema di filtrazione. | Non è tubo 1/2" OD. |
| 3/4" BSP | Prese di lavatrice/lavastoviglie, elettrodomestici e alcuni ingressi. | Alimentazione da presa per elettrodomestico. | Può richiedere guarnizione piana e adattatore specifico. |
| 7/16"-24 UNS | Spinne per osmosi o acqua filtrata. | Collegare tubo 1/4" o 3/8" alla spinna ausiliaria. | Molto abituale nel faucet connector; non è BSP né NPT. |
Quale gamma John Guest usare per filtri e osmosi
Nel trattamento dell’acqua compaiono diverse gamme John Guest. La scelta dipende dal liquido, dalla pressione, dalla temperatura, dal prodotto chimico di pulizia, dalla compatibilità con acqua potabile e dalla misura del tubo.
| Gamma | Colore abituale | Uso tipico | Quando è adatto |
|---|---|---|---|
| PP White Polypropylene | Bianco | Acqua potabile, filtrazione, osmosi inversa, trattamento dell’acqua e pure water. | È una delle gamme più comuni per filtri e impianti a osmosi sotto lavello. |
| PI Grey Acetal | Grigio | Liquidi potabili, erogazione, bevande, food grade e applicazioni ausiliarie. | Molto utilizzata per bevande, acqua, apparecchiature e ricambi in pollici. |
| PM Metric Acetal | Nero | Misure metriche, acqua, bevande, gas inerti ed apparecchiature tecniche. | Utile se l’apparecchiatura lavora con tubo da 6, 8, 10 o 12 mm. |
| CI White Acetal | Bianco | Industria dell’acqua, liquidi potabili e acqua calda intermittente a seconda del prodotto. | Può comparire in raccordi per spinna, BSPP e applicazioni d’acqua. |
| Accessori | Vari | Clip, tappi, inserti, copricollet, tagliatubi e supporti. | Indispensabili per un’installazione pulita e una facile manutenzione. |
Non tutti i raccordi sono adatti a tutto
Un raccordo adatto per acqua potabile o filtrazione non deve essere utilizzato automaticamente per gas, carburante, aria compressa, vuoto, prodotti chimici aggressivi, acqua calda continua o installazioni critiche. Nel trattamento dell’acqua, verifica sempre gamma, pressione, temperatura, compatibilità chimica, filettatura e tipo di tubo.
Elenco dei connettori John Guest più comuni per filtri, osmosi e acqua domestica
La tabella seguente raccoglie i pezzi più comuni per riparare o montare sistemi di filtrazione, osmosi inversa, spinne per acqua filtrata, frigoriferi americani e dispenser domestici. I codici possono variare in base al mercato, alla gamma, al colore, al suffisso o alla disponibilità, quindi è opportuno usarli come riferimento tecnico.
| Connettore o accessorio | Misura abituale | Riferimenti indicativi | Uso tipico | Riduttori 12–10 mm o raccordi da 10 mm. |
|---|---|---|---|---|
| 3/8" esterno | 1/4" x 1/4" | PP0408W / PI0408S | Riparare o unire tubo da 1/4" in osmosi e filtri. | Molto alta |
| Gomito uguale 90° | 1/4" x 1/4" | PP0308W / PI0308S | Far girare le linee sotto il lavello o all’interno dell’apparecchiatura. | Molto alta |
| T uguale | 1/4" x 1/4" x 1/4" | PP0208W / PI0208S | Creare derivazioni sulla linea di acqua filtrata. | Alta |
| Valvola di intercettazione | 1/4" | ASV9 / ASV10 / secondo gamma | Chiudere ingresso, serbatoio o uscita della spinna. | Molto alta |
| Tappo / end cap | 1/4" | PP4608W / PM0808R secondo la gamma | Chiudere temporaneamente un ramo o un’uscita. | Alta |
| Adattatore maschio NPTF | 1/4" tubo x 1/4" NPTF | PP010822W / PI010822S | Collegare tubo 1/4" a portafiltro o testata con filettatura femmina. | Molto alta |
| Adattatore maschio NPTF | 1/4" tubo x 1/8" NPTF | PP010821W / PI010821S | Apparecchiature piccole, valvole e accessori importati. | Medio-alta |
| Adattatore femmina NPTF | 1/4" tubo x 1/4" NPTF femmina | PP450822W | Collegare a pezzo con filettatura maschio 1/4" NPTF. | Medio-alta |
| Connettore di spina UNS | 1/4" tubo x 7/16"-24 UNS | PP3208U7W | Collegare tubo 1/4" alla spinna di osmosi o acqua filtrata. | Molto alta |
| 3/8" esterno | 3/8" x 3/8" | PP0412W / PI0412S | Riparare, ampliare o unire linee ad alta portata. | Molto alta |
| Gomito uguale 90° | 3/8" x 3/8" | PP0312W / PI0312S | Curve su ingresso, uscita del filtro, frigorifero o dispenser. | Alta |
| T uguale | 3/8" x 3/8" x 3/8" | PP0212W / PI0212S | Derivazione verso filtro, spinna, dispenser o frigorifero. | Alta |
| Valvola di intercettazione | 3/8" | ASV7 / ASV8 / secondo gamma | Interrompere l’alimentazione a filtro, frigorifero, dispenser o apparecchiatura. | Molto alta |
| Riduttore diritto | 3/8" x 1/4" | PP201208W / PI201208S | Passare da ingresso 3/8" a circuito interno 1/4". | Molto alta |
| Riduttore a gomito | 3/8" x 1/4" | PP211208W / PI211208S | Ridurre e ruotare in spazi compatti sotto il lavello. | Alta |
| Gomito innestabile / plug-in elbow | 3/8" stem x 1/4" tubo | PP221208W | Creare un’uscita a gomito inserendo un’estremità in un altro raccordo. | Medio-alta |
| Gomito innestabile / plug-in elbow | 3/8" stem x 3/8" tubo | PP221212W | Gomito modulare per apparecchiature e linee da 3/8". | Media |
| Connettore di spina UNS | 3/8" tubo x 7/16"-24 UNS | PP3212U7W | Collegare tubo 3/8" a spinna di acqua filtrata compatibile. | Alta |
| Passaparete / bulkhead | 1/4" o 3/8" | PP1208W / PP1212W | Attraversare pannelli, piani di lavoro ausiliari o carter dell’apparecchiatura. | Media |
| Deviatore 2 vie | 3/8" | PP2312W | Dividere una linea verso due uscite d’acqua. | Medio-alta |
| Deviatore 3 vie | Combinazioni 1/4" e 3/8" | PP30080812W / PP30120812W / PP30121208W | Distribuzione compatta in sistemi di filtrazione o erogazione. | Media |
| Connettore tubo-tubo flessibile | 3/8" a portagomma/tubo flessibile | PP251208W / PI251208S e varianti | Collegare tubo rigido a tubo flessibile se l’apparecchiatura lo richiede. | Media |
| Clip di sicurezza | 1/4" / 3/8" / 1/2" | PIC1808R / PIC1812R / PIC1816R | Aiutare a evitare disconnessioni accidentali. | Alta |
| Tubo LLDPE | 1/4", 3/8", 1/2" e metrici | Secondo colore e bobina | Sostituire linee, ampliare l’apparecchiatura o riparare perdite. | Molto alta |
| Tagliatubi | Fino a 12 mm / 22 mm a seconda del modello | JG-TS / TSNIP | Eseguire un taglio diritto ed evitare perdite. | Indispensabile |
Cerchi una misura specifica John Guest per filtro o osmosi?
In Install Beer siamo distributori ufficiali John Guest in Spagna e possiamo aiutarti a identificare il raccordo corretto se disponi di una foto, della misura esterna del tubo e del tipo di filetto o apparecchiatura che vuoi collegare.
Vedi connettori John Guest Verificare la compatibilitàQuale raccordo usare in base alla zona dell’apparecchiatura
Un sistema di osmosi o filtrazione domestico non ha un’unica connessione. Può includere ingresso di rete, valvola, prefiltro, membrana, serbatoio, postfiltro, spinna, scarico, frigorifero e dispenser. Ogni zona tende a usare un tipo di raccordo.
| Zona del sistema | Connettori più frequenti | Misure abituali | Consiglio pratico |
|---|---|---|---|
| Ingresso acqua fredda | Adattatore BSP/NPTF, valvola di intercettazione, T di presa e riduttore. | 3/8" BSP, 1/2" BSP, 3/4" BSP, 1/4" OD, 3/8" OD. | Confermare il filetto dell’attacco sotto lavello prima dell’acquisto. |
| Prefiltri | Adattatori NPTF, gomiti, giunzioni, clip e tubo. | 1/4" e 3/8". | Non forzare i filetti in plastica dei portafiltri. |
| Membrana RO | Gomiti, giunzioni, riduttore di portata, valvola di intercettazione e tappi. | Principalmente 1/4". | Rispettare ingresso, permeato, scarico e senso di flusso. |
| Serbatoio in pressione | Valvola di serbatoio, giunzione 1/4", gomito e T. | 1/4". | Controllare la pressione del serbatoio e la tenuta della valvola. |
| Postfiltro | Giunzione diritta, gomito, adattatori e tubo. | 1/4" o 3/8" a seconda dell’apparecchiatura. | Evitare di piegare il tubo quando si chiude il mobile. |
| Spinna per acqua filtrata | Spinna connector UNS, adattatore filettato o connessione specifica. | 1/4" x 7/16"-24 UNS o 3/8" x 7/16"-24 UNS. | Verificare la filettatura reale della spinna. |
| Frigorifero americano | Giunzione, valvola, riduttore 3/8" a 1/4", adattatore NPTF. | 1/4" e 3/8". | Identificare se il frigorifero usa ingresso 1/4", 3/8" o filettatura propria. |
| Erogatore o refrigeratore | Giunzione, gomito, valvola, tubo LLDPE e adattatori. | 3/8" frequente; anche 1/4" in apparecchiature piccole. | Valutare portata e pressione in ingresso. |
| Riparazione di perdita | Giunzione diritta, gomito, tappo, tagliatubi e tratto di tubo. | La misura della linea che risulta danneggiata. | Tagliare un tratto nuovo e diritto, non riutilizzare tubo schiacciato o segnato. |
Connessione a spinna di osmosi o acqua filtrata
La spinna ausiliaria di acqua filtrata può essere uno dei punti più confusi. Alcune spinne utilizzano connessioni a compressione, altre raccordi specifici e altre ancora filetti tipo 7/16"-24 UNS. Per questo è opportuno identificare il filetto della spinna prima di acquistare l’adattatore.
- 1/4" tubo x 7/16"-24 UNS.
- 3/8" tubo x 7/16"-24 UNS.
- 1/4" tubo a compressione.
- Adattatore filettato NPTF o BSP a seconda della spinna.
- Connessione proprietaria del produttore.
- Misura il tubo all’esterno.
- Controlla la filettatura della spinna.
- Verifica se necessita di guarnizione piana.
- Non forzare filettature plastiche o metalliche.
- Esegui una prova di tenuta prima di montare il mobile.
Frigoriferi americani, macchine del ghiaccio e dispenser
I frigoriferi americani, gli ice maker e gli erogatori domestici usano di solito linee di piccolo diametro. In molti casi compare il 1/4" OD, anche se alcune apparecchiature o installazioni usano 3/8" OD per l’alimentazione o adattatori specifici. Prima di collegare, controlla il manuale del produttore, la pressione in ingresso, la necessità di un filtro e il tipo di filetto.
Attenzione alla pressione e alla garanzia dell’apparecchiatura
In frigoriferi e macchine del ghiaccio, un collegamento errato può provocare perdite, danni all’apparecchiatura o perdita di garanzia. Identifica la misura reale del tubo, usa raccordi idonei per acqua potabile e non collegare a pressioni fuori range.
Come installare correttamente un raccordo push-fit John Guest
La maggior parte delle perdite nei raccordi push-fit non è dovuta al raccordo in sé, ma a un taglio fatto male, tubo ovalizzato, tubo non inserito fino in fondo, bave, tensione laterale, filetto forzato, guarnizione errata o misura sbagliata.
1. Chiudi l’acqua
Chiudi il rubinetto generale e libera la pressione prima di smontare qualsiasi connessione.
2. Misura il tubo all’esterno
Usa un calibro se possibile. Distingui 1/4", 3/8", 6 mm, 8 mm e 10 mm.
3. Taglia diritto
Usa un tagliatubi. Un taglio storto può danneggiare l’O-ring e provocare perdite.
4. Elimina le bave
Il tubo deve essere pulito, senza graffi profondi, schiacciamenti né deformazioni.
5. Inserisci fino in battuta
Spingi il tubo diritto fino in fondo al raccordo. Non lasciarlo a metà corsa.
6. Striscia per verificare
Verifica che la clip abbia afferrato il tubo e che non si sfili.
7. Inserisci il clip se necessario
In zone con movimento o difficile accesso, una clip aiuta a evitare disconnessioni accidentali.
8. Apri l’acqua e controlla
Esegui una prova di tenuta in pressione prima di chiudere il mobile o lasciare l’apparecchiatura in funzione.
Foto utile per identificare il raccordo
Per scegliere bene, prepara una foto chiara del vecchio raccordo, una foto dell’apparecchiatura dove è collegato, la misura esterna del tubo con calibro e, se c’è filettatura, una foto della filettatura o del manuale dell’apparecchiatura. Questo evita di confondere 1/4", 3/8", 6 mm, 10 mm, BSP, NPTF o UNS.
Kit consigliato di ricambi John Guest per filtri e osmosi
Una piccola selezione di raccordi può risolvere molte problematiche domestiche: perdita da tubo tagliato, cambio filtro, spinna nuova, collegamento al frigorifero, sostituzione di una valvola o adattamento tra 3/8" e 1/4".
| Elemento | Prima di acquistare | Funzione |
|---|---|---|
| Giunzione diritta 1/4" | 2 unità | Riparare o prolungare linee di osmosi. |
| Gomito 1/4" | 2 unità | Risolvere curve sotto il lavello. |
| T 1/4" | 1 unità | Creare una derivazione ausiliaria. |
| Valvola di intercettazione 1/4" | 1-2 unità | Isolare serbatoio, spinna o linea dell’apparecchiatura. |
| Giunzione diritta 3/8" | 1-2 unità | Riparare ingresso o uscita di maggiore portata. |
| Riduttore da 3/8" a 1/4" | 2 unità | Adattare alimentazione o uscita dell’apparecchiatura. |
| Adattatore maschio NPTF | Secondo l’apparecchiatura | Collegare a portafiltri, testate o valvole. |
| Connettore per spinna 7/16"-24 UNS | 1 unità se la tua spinna lo richiede | Collegare il tubo alla spinna di acqua filtrata. |
| Tappo 1/4" e 3/8" | 1 unità di ciascuno | Chiudere temporaneamente una linea. |
| Clip di sicurezza | Vari | Evitare disconnessioni accidentali. |
| Tubo LLDPE 1/4" e 3/8" | 1–2 metri o bobina corta | Sostituire tratti danneggiati. |
| Tagliatubi | 1 unità | Eseguire tagli diritti ed evitare perdite. |
Errori frequenti nell’acquisto di connettori John Guest per filtri e osmosi
| Errore | Conseguenza | Come evitarlo |
|---|---|---|
| Confondere 1/4" con 6 mm | Il tubo non entra correttamente o può perdere. | Misurare il diametro esterno reale. |
| Confondere 3/8" con 10 mm | Connessione insicura o incompatibile. | Distinguere misura imperiale e metrica. |
| Confondere tubo con filetto | Si acquista un adattatore sbagliato. | Confermare se si tratta di OD, BSP, NPTF o UNS. |
| Non sapere se la filettatura è maschio o femmina | L’adattatore non si monta sull’apparecchiatura. | Controllare il pezzo su cui deve avvitarsi. |
| Mescolare BSP con NPTF | Filetto danneggiato o perdita. | Identificare lo standard prima di serrare. |
| Riutilizzare tubo segnato o deformato | L’O-ring potrebbe non sigillare. | Tagliare un tratto nuovo e dritto. |
| Non usare tagliatubi | Taglio storto, bave e perdite. | Usare un tagliatubi John Guest o uno strumento idoneo. |
| Stringere eccessivamente filettature in plastica | Crepe o rottura del portafiltro. | Stringere con criterio e usare una guarnizione compatibile. |
| Non controllare la pressione | Perdite o danni all’apparecchiatura. | Verificare la pressione massima di filtro, raccordo e tubo. |
| Utilizzare raccordi non idonei per acqua potabile | Rischio sanitario o incompatibilità. | Usare componenti idonei per acqua potabile e trattamento dell’acqua. |
Cosa comprare su Install Beer per filtri, osmosi e trattamento dell’acqua domestico
Install Beer lavora con John Guest ogni giorno in installazioni reali di bevande, acqua, filtrazione, spillatura e sistemi tecnici. Per i clienti di filtri e osmosi domestica, la selezione più utile di solito si concentra su raccordi da 1/4", 3/8", adattatori filettati, valvole, riduttori, tubo LLDPE e tagliatubi.
| Esigenza | Prodotto consigliato | Collegamento interno |
|---|---|---|
| Se richiede inserto, pipe insert, clip o supporto a seconda della gamma. | Raccordi push-fit, valvole, adattatori, tubi e accessori. | Collezione John Guest |
| Adattatore 12 mm x 1/2" BSP | T 22 mm | Connettori e raccordi |
| Sostituire tubo di filtro o osmosi | Tubi per alimenti e LLDPE compatibili con acqua o bevande. | Tubi alimentari |
| Tagliare correttamente il tubo | Tagliatubi John Guest per un taglio pulito e perpendicolare. | Tagliatubi John Guest |
| Isolare un tratto | Rubinetto di intercettazione John Guest per manutenzione o riparazione. | Rubinetto di intercettazione John Guest |
| Adattare a filetto | Adattatori maschio, femmina o gomiti girevoli BSP/BSPT/NPTF a seconda dell’apparecchiatura. | Adattatore maschio filetto BSPT |
| Collegare a tubo flessibile | Adattatore tubo-tubo flessibile John Guest. | Adattatore tubo-tubo flessibile |
| Studiare una soluzione completa di acqua | Acqua filtrata, fredda, a temperatura ambiente o frizzante per casa, ufficio o HORECA. | Soluzioni AquaTaps |
Non sai quale connettore ti serve per il tuo filtro o impianto a osmosi?
Inviaci una foto del raccordo, la misura esterna del tubo e l’apparecchiatura a cui è collegato. Ti aiuteremo a distinguere 1/4", 3/8", 6 mm, 8 mm, 10 mm, NPTF, BSP, UNS, maschio, femmina, gomito, T, valvola o adattatore.
Acquistare John Guest Verificare la misuraDomande frequenti sui connettori John Guest per filtri e osmosi
Qual è la misura di tubo più usata nell’osmosi inversa domestica?
La misura più comune è 1/4" di diametro esterno. Nelle apparecchiature a maggiore portata, ingresso acqua, frigoriferi americani o sistemi direct flow compare anche il 3/8" di diametro esterno.
1/4" e 6 mm sono la stessa cosa?
No. 1/4" equivale approssimativamente a 6,35 mm. Nei raccordi push-fit questa differenza può provocare incompatibilità o perdite. Se il tubo è 1/4", usa raccordo 1/4"; se è 6 mm, usa raccordo 6 mm.
3/8" e 10 mm sono la stessa cosa?
No. 3/8" equivale approssimativamente a 9,52 mm. Anche se sembra vicino a 10 mm, non si deve dare per scontata la compatibilità senza verificare il sistema.
Quali connettori John Guest sono i più utili per l’osmosi?
I più comuni sono giunzione diritta 1/4", gomito 1/4", T 1/4", valvola 1/4", adattatore 3/8" a 1/4", connettore per spinna 7/16"-24 UNS, giunzione 3/8", gomito 3/8", valvola 3/8", tappi, clip e tubo LLDPE.
Che cos’è la filettatura 7/16"-24 UNS?
È una filettatura comune in alcune spinne per osmosi o acqua filtrata. Si utilizza con connettori per spinna per tubo da 1/4" o 3/8", a seconda del modello.
BSP e NPTF sono compatibili?
Non devono essere mescolate senza confermare la compatibilità. BSP è una filettatura comune in Europa e NPTF è una filettatura americana. Forzarle può provocare perdite o danneggiare il pezzo.
Posso usare raccordi John Guest con acqua potabile?
Sì, purché si scelga la gamma adatta per acqua potabile, filtrazione o trattamento dell’acqua e si rispettino le condizioni di pressione, temperatura e compatibilità indicate dal produttore.
Ho bisogno di clip di sicurezza?
Non sempre, ma sono consigliabili nelle zone in cui il tubo può muoversi, restare in tensione o essere difficile da controllare. Aiutano a evitare disconnessioni accidentali.
Che tubo devo comprare per un’osmosi?
Dipende dall’apparecchiatura. La maggior parte delle osmosi domestiche usa tubo 1/4" OD, ma alcuni impianti usano 3/8" OD in ingresso, uscita o linee di maggiore portata. Misura sempre il diametro esterno del tubo esistente.
Install Beer può aiutarmi a identificare il raccordo?
Sì. In qualità di distributori ufficiali John Guest in Spagna, possiamo aiutarti a identificare misure e connettori se ci invii foto, diametro esterno del tubo e dati dell’apparecchio a cui è collegato.
Nota tecnica: questa guida è incentrata su sistemi di acqua potabile, filtrazione, osmosi inversa e trattamento dell’acqua domestico compatibili con raccordi push-fit. Non deve essere utilizzata come istruzione per gas, combustibili, aria compressa, riscaldamento, prodotti chimici aggressivi, circuiti critici o installazioni non compatibili. Verifica sempre pressione, temperatura, misura, filetto, normativa e compatibilità del prodotto prima di installare.
