John-Guest-Verbinder für Wohnmobile, Camper und Caravans: gängige Maße, Rohre und Fittings
Viele Besitzer von Wohnmobilen, Campern, Caravans, kleinen Booten und mobilen Fahrzeugen kommen zu Install Beer auf der Suche nach John-Guest-Verbindern, um ein Leck zu reparieren, eine Pumpe zu tauschen, einen Wasserhahn anzuschließen, einen Boiler anzupassen, einen Außenanschluss zu installieren oder einen Teil des Wasserkreislaufs neu aufzubauen. Obwohl Install Beer John Guest hauptsächlich in der Getränkeausgabe, Wasseraufbereitung, Filtration und in technischen Systemen einsetzt, stimmen viele Maße mit denen in mobilen Fahrzeugen überein: insbesondere das halbsteife 12-mm-Rohr und Adapter auf BSP-Gewinde.
Kurzüberblick
In Wohnmobilen, Campern und Caravans ist das gebräuchlichste Maß für Frischwasserkreisläufe das halbstarre Rohr mit 12 mm Außendurchmesser. Die am häufigsten gesuchten Verbinder sind in der Regel Geradeverbinder 12 mm, Winkel 12 mm, T-Stück 12 mm, Absperrventil 12 mm, Rückschlagventil 12 mm, Stopfen 12 mm, Durchführung 12 mm, Sicherungsclips, Collet Covers, Adapter 12 mm auf 1/2" BSP, Adapter 12 mm auf 3/8" BSP, gerade oder gewinkelte Wasserhahnanschlüsse sowie 12-mm-Rohr in Blau, Rot oder Schwarz.
Der entscheidende Punkt: Rohr außen messen, nicht innen
Bei John-Guest-Push-fit-Fittings wird die Rohrgröße über den Außendurchmesser definiert. Hat das Rohr 12 mm Außendurchmesser, muss das Fitting für 12-mm-Außenrohr ausgelegt sein. Es darf nicht mit Zollmaßen, BSP-Gewinden oder dem Innendurchmesser eines Schlauchs verwechselt werden. Diese Verwechslung ist die häufigste Ursache für Fehlkäufe bei Reparaturen an Campern und Wohnmobilen.
Dieser Artikel ergänzt die John‑Guest‑Kollektion
Dieser Leitfaden dient dazu, Abmessungen, Fitting‑Familien und typische Anwendungen in mobilen Fahrzeugen zu identifizieren. Um konkrete Teile zu kaufen, den Lagerbestand zu prüfen oder Verbinder nach Ausführung zu suchen, sieh dir die Kollektion der John‑Guest‑Steckverbinder und die Kategorie Verbinder und Fittings an. Wenn du ein altes Teil oder eine Mischinstallation hast, ist es am sichersten, vor dem Austausch zu messen und zu bestätigen.
Downloadbarer John-Guest-12-mm-Leitfaden für Wohnwagen und Wohnmobile
Für alle, die konkrete Referenzen, Maße und Verbinderfamilien identifizieren müssen, haben wir als technische Ressource den offiziellen Leitfaden 12mm Caravan and Motorhome Hangsell Retail Guide von John Guest / RWC hinzugefügt. In diesem Dokument sind 12-mm-Verschraubungen, BSP-Adapter, Winkel, T-Stücke, Geradeverbinder, Durchführungen, Clips, Ventile, Rückschlagventile, LLDPE-Rohre, Einlegeteile und die WaterMarked-Speedfit-Twist-&-Lock-Serie aufgeführt.
Dieses Dokument ist besonders hilfreich, wenn du eine Wasserinstallation in Camper, Caravan oder Wohnmobil reparierst und Referenzen wie PM0412E1P, PM0312E1P, PM0212E1P, PM011204E1P, CM451214FS1P, PPMSV041212W, 12SCV1P, PEM0412W2P, PEM0312W2P oder PEMSTC12142P vergleichen möchtest.
Inhalt des Leitfadens
- Was wird in Wohnmobilen und Campern verwendet?
- John‑Guest‑Programme für 12 mm
- Gängigste Maße
- Warum 12‑mm‑Rohr dominiert
- Offizielle John-Guest-Referenzen 12 mm
- WaterMarked Twist & Lock
- Zoll-Entsprechungen
- Welchen Anschluss man je nach Bereich verwendet
- Anschluss an Wasserpumpen
- Anschluss an Wasserhähne und Spüle
- Anschluss an Durchlauferhitzer und Boiler
- Wie man einen Push-fit-Anschluss montiert
- Empfohlenes Notfall-Set
- Häufige Fehler
- Was man bei Install Beer kaufen sollte
- Häufig gestellte Fragen

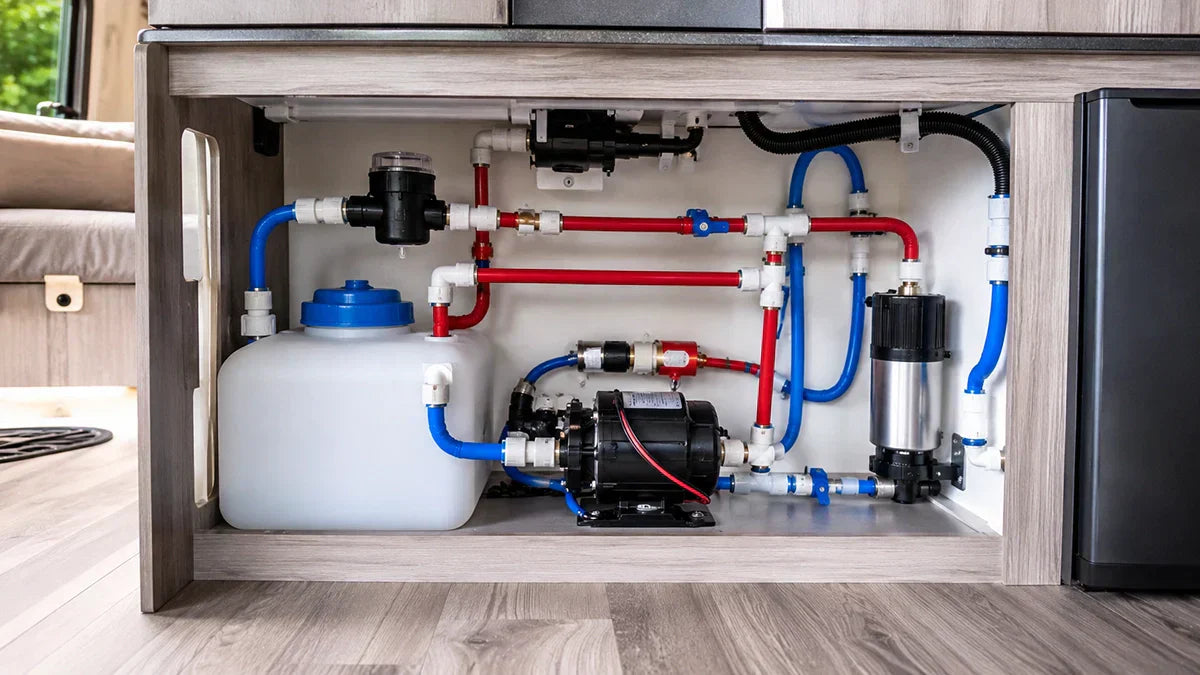

Was in Wohnmobilen, Campern und Caravans verwendet wird
Der Markt für mobile Fahrzeuge setzt auf leichte, kompakte und einfach zu reparierende Systeme. Deshalb sind Steckverbinder so verbreitet: Sie ermöglichen Montage und Demontage ohne Löten, ohne Klebstoffe und ohne komplexe Werkzeuge. In einem engen Raum wie dem Inneren eines Küchenmöbels im Camper ist das ein wichtiger Vorteil.
In der Praxis finden sich drei große Familien von Bauteilen: 12-mm-Halbsteifrohr für Kalt-/Warmwasser, Adapter auf BSP-Gewinde für Pumpen, Armaturen oder Boiler sowie kleine Abzweige oder Übergänge auf Flexschlauch, 10 mm, 3/8" oder 1/2" je nach installiertem Gerät.
Dominierendes Maß für Frischwasser in Wohnmobilen, Campern, Wohnwagen und vielen Van-Umbauten.
Sehr häufig bei Pumpen, Filtern, Armaturen, Boilern, Borddurchführungen und Hydraulikzubehör.
Unverzichtbar, wenn Rohre, Schläuche, Gewinde, Pumpen, Tanks und Geräte verschiedener Hersteller kombiniert werden.
John-Guest-Serien für Caravaning: Hangsell, Twist & Lock und DIY-Kits
John Guest gliedert das 12-mm-Universum für Caravaning in mehrere Produktfamilien. Für Endanwender ist nicht nur die Form des Fittings wichtig, sondern auch, ob es zu einer Standardserie, einer WaterMarked-Twist-&-Lock-Serie, einem Gewindeteil, einem Ventil, einem Sicherheitszubehör oder einem Reparatursatz gehört.
| Produktfamilie | Was enthalten ist | Wann es sinnvoll ist | Beispielteile |
|---|---|---|---|
| 12 mm Caravan & Motorhome Hangsell Range | 12-mm-Push-fit-Fittings im Retail-Format: Winkel, T-Stücke, Kupplungen, Adapter, Stopfen, Durchführungen, Clips, Ventile und Rohr. | Reparaturen, Erweiterungen, Wartung und übliche Ersatzteile. | PM0412E1P, PM0312E1P, PM0212E1P, PM011204E1P, PM1212E1P. |
| WaterMarked Speedfit Twist & Lock | 12‑mm‑Fittings mit Twist‑&‑Lock‑System, Armaturenverbinder, BPEX‑Rohr und Stützhülsen. | Installationen, bei denen eine Lösung mit zusätzlicher Verriegelung und WaterMarked-Programm je nach Markt/Vorschrift erforderlich ist. | PEM0412W2P, PEM0312W2P, PEM0212W1P, PEMSTC12142P, PEMBTC12142P. |
| DIY‑Kits | Kits, die für Verbesserungen und Reparaturen in Caravans und Wohnmobilen ausgelegt sind. | Anwender, die eine gebündelte Lösung für schnellen Einsatz wünschen. | Reparatur‑Sanitärkit für Caravan/RV und Außenkits je nach Verfügbarkeit. |
| Hilfszubehör | Sicherungsclips, Collet Covers, Tube Inserts, Pipe Inserts, Stopfen und Schneidwerkzeuge. | Um die Sicherheit zu erhöhen, Montagefehler zu vermeiden und die Wartung zu erleichtern. | PM1812R10P, PM1912E10P, TSM1209S10P, TSM1210P. |
Gängige Abmessungen für Wasser in Camper und Wohnmobil
Die folgende Tabelle fasst die Maße zusammen, die in echten Kundenanfragen und Ersatzteilen der Branche am häufigsten vorkommen. Die Empfehlung lautet immer: vor dem Kauf messen; zwei optisch ähnliche Teile können inkompatibel sein, wenn eines metrisch und das andere in Zoll ausgeführt ist.
| Maß | Wo es vorkommt | Übliche Verwendung | Was bestellen |
|---|---|---|---|
| 12 mm außen | Kalt- und Warmwasserkreisläufe in Campern, Wohnwagen und Wohnmobilen. | Hauptleitung für Frischwasser, Armaturen, Abzweige, Borddurchführungen, Tanks und Reparaturen. | John-Guest-Fittings für 12-mm-Rohr. |
| 15 mm außen | Einige Systeme mit höherem Durchfluss, angepasste Hausinstallation oder spezielle Umbauten. | Hauptleitungen oder Übergang zu Sanitärsystemen. | 15-mm-Fittings oder 15–12-mm-Reduzierstücke, falls erforderlich. |
| 10 mm außen | Kleine Abzweige, kompakte Zubehörteile, Armaturen oder Mischsysteme. | Durchfluss reduzieren oder Geräte mit weniger Platzbedarf anschließen. | Reduzierungen 12–10 mm oder 10-mm-Fittings. |
| 3/8" Außengewinde | Filtration, Wasseraufbereitung, Ausgabestellen, Kühlschränke, Wasseranlagen oder spezielle Zubehörteile. | Trinkwasseranschlüsse und Hilfssysteme. | John-Guest-Fittings 3/8" oder passende Adapter. |
| 1/4" und 5/16" | Filter, Kühlschränke, Osmoseanlagen, Wasseraufbereitung, Vending oder Feinwasser. | Kleine Wasser- oder Getränkeleitungen. | John-Guest-Fittings in Zollmaßen, keine 12-mm-Fittings. |
| 1/2" BSP | Pumpen, Armaturen, Filter, Boiler, Wasserhahnanschlüsse und Zubehör. | Ein Gewinde auf 12-mm-Push-fit-Rohr anpassen. | Adapter 12 mm x 1/2" BSP, Außengewinde, Innengewinde, gerade oder gewinkelt je nach Ausführung. |
| 3/8" BSP / BSPT | Armaturen, Filter, kleine Adapter und Gewindeteile. | 12-mm-Schlauch mit einem kleiner dimensionierten Gewindeteil verbinden. | Adapter 12 mm x 3/8" BSP/BSPT je nach Gewinde. |
| 3/4" BSP | Tanks, Befüllung, einige Geräte mit größeren Anschlüssen und spezielle Zubehörteile. | Anschluss an Tank oder großes Gewinde. | Spezifischer Adapter nach Prüfung von Innen-/Außengewinde, Dichtung und Gewindesteigung. |
Verwechsle 12 mm nicht mit 1/2"
12 mm und 1/2" sind nicht dasselbe. 1/2" entspricht ungefähr 12,7 mm, doch bei Push-fit kann dieser Unterschied entscheidend sein. Ein Fitting für 12-mm-Rohr ist für 12 mm Außendurchmesser ausgelegt; ein 1/2"-Fitting ist für 1/2" Außendurchmesser oder für ein 1/2"-Gewinde ausgelegt, wenn von BSP die Rede ist. Vor dem Kauf prüfen, ob du Rohr oder Gewinde misst.
Warum das halbstarre 12‑mm‑Rohr so verbreitet ist
Das halbsteife 12-mm-Rohr ist in mobilen Fahrzeugen eine sehr praktische Lösung, weil es ausreichenden Durchfluss, einfache Montage, einen vernünftigen Biegeradius und Kompatibilität mit vielen Wassersystemen in Wohnwagen und Campern vereint. Außerdem ist es meist farblich gekennzeichnet: Blau für Kaltwasser, Rot für Warmwasser und Schwarz für andere Anwendungen oder Leitungswege, bei denen eine geringere Lichtexposition gewünscht ist.
- Sehr gängiges Maß im Caravaning-Ersatzteilbereich.
- Lässt sich innerhalb von Möbeln leicht schneiden, verlegen und befestigen.
- Kompatibel mit vielen Push-fit-Teilen der Branche.
- Ausreichend für Spüle, Dusche, Waschbecken und kleine Abzweige.
- Ermöglicht schnelle Reparaturen unterwegs, sofern ein Ersatzteil mitgeführt wird.
- Tatsächlicher Außendurchmesser des Rohrs.
- Rohrmaterial und maximale Temperatur.
- Arbeitsdruck der Pumpe.
- Ob der Kreislauf Kaltwasser, Warmwasser oder beides führt.
- Ob je nach Baureihe Insert, Pipe Insert, Clip oder Halterung erforderlich ist.
Wichtigste offizielle John-Guest-Referenzen 12 mm
Die folgende Tabelle ergänzt die obige Liste um offizielle Referenzen aus dem Leitfaden „12 mm Caravan and Motorhome“. Nicht alle Referenzen müssen lokal ständig auf Lager sein; die Tabelle dient dazu, Bauteiltyp, Maß und Funktion vor dem Kauf zu identifizieren.
| Bauteiltyp | John-Guest-Referenz | Maß | Typische Verwendung im Wohnmobil/Camper | Priorität |
|---|---|---|---|---|
| Gerader Adapter, Außengewinde, Kunststoff | PM011203E1P | 12 mm x 3/8" BSPT | Anschluss von 12-mm-Rohr an 3/8"-Innengewinde. | Hoch |
| Gerader Adapter, Außengewinde, Kunststoff | PM011204E1P | 12 mm x 1/2" BSPT | Häufiger Anschluss an Pumpen, Filter, Armaturen oder Zubehör mit 1/2"-Gewinde. | Sehr hoch |
| Männlicher Adapter mit glattem Schlauchstutzen | PM051214E1P | Stutzen 12 mm x 1/2" BSP | Eine Push-fit-Verbindung in ein 1/2"-Außengewinde umwandeln. | Hoch |
| T-Stück gleich | PM0212E1P | 12 mm | Abzweigungen zur Küche, Dusche, zum Waschbecken oder Boiler herstellen. | Sehr hoch |
| Gleichwinkel | PM0312E1P | 12 mm | 90°‑Umlenkungen in Möbeln, Ecken und kompakten Verläufen. | Sehr hoch |
| Gerade Kupplung, gleiche Größe | PM0412E1P | 12 mm | Zwei 12‑mm‑Rohrabschnitte reparieren oder verbinden. | Sehr hoch |
| Stopfen | PM0812R1P | Stem 12 mm | Eine Leitung vorübergehend blindsetzen oder einen Abzweig stilllegen. | Hoch |
| Schwenkwinkel mit Kunststoff-Außengewinde | PM091203E1P | 12 mm x 3/8" BSPT | Abgewinkelter Abgang zu einem Gerät mit 3/8"-Gewinde. | Mittel–hoch |
| Schwenkwinkel mit Kunststoff-Außengewinde | PM091204E1P | 12 mm x 1/2" BSPT | Pumpe, Filter oder Wasserhahn anschließen, wenn in gerader Linie kein Platz ist. | Sehr hoch |
| Schwenkbarer Messing‑Winkel mit Außengewinde | RM0912141P | 12 mm x 1/2" | Gewinkelter Schraubadapter für Bereiche mit höherer mechanischer Beanspruchung. | Mittel–hoch |
| Gerader Messing‑Adapter mit Außengewinde | RM0112141P | 12 mm x 1/2" BSP | Anpassung von 12-mm-Rohr auf 1/2"-Gewinde mit Metallkörper. | Mittel–hoch |
| Durchführung / Bulkhead | PM1212E1P | 12 mm | Paneele, Möbelwände oder technische Trennwände durchqueren. | Mittel |
| Sicherungsclip | PM1812R10P | 12 mm | Risiko unbeabsichtigter Trennung in Bereichen mit Vibration verringern. | Hoch |
| Collet Cover (Klemmringabdeckung) | PM1912E10P | 12 mm | Schutz und Kennzeichnung der Klammer des Fittings. | Mittel |
| Stem-Winkel | PM221212E1P | Stutzen 12 mm x 12‑mm‑Rohr | Einen abgewinkelten Abgang schaffen, indem ein Stem-Ende in ein anderes Fitting gesteckt wird. | Mittel–hoch |
| Gleichverteiler | RM2312E1P | 12 mm | Aufteilung einer Leitung in zwei kompakte Abgänge. | Mittel |
| Innenadapter für Armatur | CM451213FS1P | 12 mm x 3/8" BSP | Anschluss 12‑mm‑Rohr an 3/8"‑Außengewinde. | Hoch |
| Innenadapter für Armatur | CM451214FS1P | 12 mm x 1/2" BSP | Anschluss von 12-mm-Rohr an 1/2"-Außengewinde. | Sehr hoch |
| Adapterkupplung, Innengewinde, short thread | NCCM451213FS1P | 12 mm x 3/8" BSP Short Thread | Anschluss an Bauteile mit kurzem Gewinde, wenn das Standardgewinde nicht sauber passt. | Mittel |
| Rohrstützhülse | TSM1209S10P | 12 mm | Innere Rohrverstärkung, wenn es die Installation oder das Rohr erfordert. | Hoch |
| Absperrventil | PPMSV041212W | 12 mm | Pumpe, Wasserhahn, Boiler oder Abschnitt für Wartung absperren. | Sehr hoch |
| Rückschlagventil | 12SCV1P | 12 mm | Rückfluss von Wasser zur Pumpe, zum Tank oder zu empfindlichen Leitungsabschnitten verhindern. | Hoch |
| LLDPE-Rohr 5 m | PE12005E1P / PE12005B1P / PE12005R1P | 12 mm schwarz / blau / rot | Kurze Reparatur- oder Erweiterungsstücke. | Sehr hoch |
| LLDPE-Rohr 10 m | PE12010E1P / PE12010B1P / PE12010R1P | 12 mm schwarz / blau / rot | Längere Installationen oder Teilmodernisierung des Kreislaufs. | Hoch |
| Wandwinkel aus DZR-Messing | 12WB1P | 12 mm x 1/2" BSP | Fester Wand- oder Paneelanschluss für Armatur/Entnahmestelle. | Mittel |
WaterMarked Speedfit Twist & Lock: nützliche 12-mm-Referenzen
Die WaterMarked-Speedfit-Twist-&-Lock-Serie ergänzt das Push-fit-System um eine zusätzliche Verriegelungslogik. In der Praxis kann sie interessant sein, wenn innerhalb einer bestimmten Sanitärserie eine Verbindung mit höherer Schließsicherheit gesucht wird. Vor der Auswahl sollte geprüft werden, ob sie zu Rohr, Norm, Markt und Installationsart passt.
| WaterMarked Twist & Lock Bauteil | Referenz | Maß | Typische Anwendung |
|---|---|---|---|
| Gerade Kupplung, gleiche Größe | PEM0412W2P | 12 mm | Zwei 12‑mm‑Rohrabschnitte bei einer Reparatur oder Verlängerung verbinden. |
| Gleichwinkel | PEM0312W2P | 12 mm | 90°-Umlenkung im Möbel, unter der Spüle oder im Technikbereich. |
| T-Stück gleich | PEM0212W1P | 12 mm | Abzweig zu Wasserhahn, Dusche, Boiler oder zusätzlichem Punkt. |
| Stem-Winkel | PEM221212W2P | Stutzen 12 mm x 12‑mm‑Rohr | Einen Winkel schaffen, der in einen anderen Fitting eingesteckt wird. |
| Gerader Hahnverbinder | PEMSTC12142P | 12 mm x 1/2" BSP | 12-mm-Leitung mit Wasserhahn oder Gerät mit 1/2"-Gewinde verbinden. |
| Abgewinkelter Armaturenanschluss | PEMBTC12142P | 12 mm x 1/2" BSP | Anschluss an den Wasserhahn in Bereichen mit wenig Platz dahinter. |
| Messing-Außengewinde-Verbinder | NC27712P | 12 mm x 1/2" BSP | Gewindeadapter mit Metallteil. |
| Pipe Insert | TSM1210P | Für 12 mm BPEX | Innenverstärkung für BPEX-Rohr. |
| BPEX Pipe | WM12BPEX-50C | 12 mm x 50 m | Rohrleitung für komplette Installation oder umfangreiche Umbauten. |
Schnelltabelle: Zoll und Millimeter bei Steckverbindern für Camper
In einer mobilen Installation können metrische und zöllige Maße im selben Kreislauf vorkommen. Das liegt daran, dass Pumpen, Armaturen, Filter, Boiler und Ersatzteile von unterschiedlichen Herstellern stammen können.
| Maß | Ungefähre Entsprechung | Übliche Verwendung | Warnhinweis |
|---|---|---|---|
| 1/4" | 6,35 mm | Filter, Aufbereiter, Kühlschränke und Feinwasser. | Entspricht nicht exakt 6 mm. |
| 5/16" | 7,94 mm | Getränkeanlagen, Filter und kompakte Systeme. | Er liegt meist bei etwa 8 mm, ist aber nicht immer austauschbar. |
| 3/8" | 9,52 mm | Wasser, Filter, Ausschank und Zubehör. | Es sind nicht exakt 10 mm. |
| 1/2" | 12,7 mm | 1/2"-BSP-Gewinde, einige zöllige Rohrleitungen und Pumpen. | Darf nicht mit metrischem 12-mm-Rohr verwechselt werden. |
| 3/4" | 19,05 mm | Tanks, Wassereinlässe, große Gewinde und Anschlüsse. | Üblicherweise spricht man von Gewinde, nicht von Push-fit-Rohr. |
Für weitere Entsprechungen kannst du unsere Umrechnungstabelle für Zoll und Millimeter einsehen.
Welchen Verbinder man je nach Bereich des Fahrzeugs verwendet
Ein Wohnmobil oder Camper hat nicht nur einen einzigen Anschluss. Der Kreislauf umfasst in der Regel Frischwassertank, Pumpe, Filter, Boiler, Armaturen, Dusche, Waschbecken, Spüle und Außenanschlüsse. In jedem Bereich wird tendenziell ein anderer Fittingtyp verwendet.
| Region | Häufige Verbinder | Übliche Abmessungen | Praxistipp |
|---|---|---|---|
| Frischwassertank | Borddurchführungen, Gewindeadapter, Absperrventil, Rohr-auf-Schlauch. | 12 mm, 1/2" BSP, 3/4" BSP. | Zugang zum Reinigen, Entleeren und Reparieren vorsehen. |
| Druckpumpe | Adapter Innengewinde 12 mm x 1/2" BSP, Drehwinkel, Rückschlagventil, Filter und Absperrventil. | 12 mm und 1/2" BSP. | Kunststoffgewinde nicht erzwingen und Dichtungen prüfen. |
| Spüle / Küchenarmatur | T‑Stück, Winkel, gerader Armaturenverbinder, gebogener Armaturenverbinder, Absperrventil und Reduzierstück. | 12 mm, 10 mm, 3/8" BSP, 1/2" BSP. | Prüfen, ob der Armaturenschlauch metrisch, BSP oder Schlauchanschluss ist. |
| Dusche und Waschbecken | T-Stück, Winkel, Absperrventil, Adapter und Reduzierstück. | 12 mm und 10 mm. | Kalt- und Warmwasser mit Farben oder Etiketten unterscheiden. |
| Boiler / Durchlauferhitzer | Winkel, Gewindeadapter, Sicherheitsventil, Rückschlagventil und Entleerung. | 12 mm, 1/2" BSP und herstellerspezifische Anschlüsse. | Temperatur, Druck, Flussrichtung und Entleerungssystem beachten. |
| Außenanschluss | Wingback-Elbow, Durchführungen, Absperrventil und Stopfen. | 12 mm x 1/2" BSP. | Mechanische Befestigung, Dichtheit und Zugänglichkeit zum Absperren prüfen. |
| Leckreparatur | Gerade Kupplung, Stopfen, Winkel, T-Stück, Rohrschneider und 12-mm-Rohr. | Überwiegend 12 mm. | Ein paar grundlegende Ersatzteile an Bord können einen langen Stopp vermeiden. |
Anschluss an Wasserpumpen: Shurflo, Whale, Reich und ähnliche Systeme
12-V-Wasserpumpen für mobile Fahrzeuge werden meist über Gewindeadapter, Schlauch oder spezielle Verbinder an halbstarre Rohrleitungen angeschlossen. In vielen Installationen findet sich ein 1/2"-BSP-Gewinde, sodass der Adapter 12 mm x 1/2" BSP Innen- oder Außengewinde, gerade oder gewinkelt, eine der gängigsten Lösungen ist, um halbstarres Rohr mit Pumpen-Ein- oder -Ausgang zu verbinden.
- Adapter 12 mm x 1/2" BSP Außengewinde oder Innengewinde.
- Schwenkwinkel 12 mm x 1/2" BSP/BSPT.
- Absperrventil vor oder nach der Pumpe.
- Filter oder Vorfilter der Pumpe.
- Rückschlagventil, falls es die Auslegung erfordert.
- Gerade Kupplungen für Reparaturen.
- Sicherungsclips oder Rohrhalterungen.
- Prüfe, ob die Pumpe ein Innen- oder Außengewinde hat.
- Miss, ob der Abgang 1/2" BSP, 3/8" BSP oder ein anderes Maß hat.
- Kunststoffgewinde nicht zu fest anziehen.
- Geeignete Dichtung verwenden, falls die Verbindung sie erfordert.
- Den Kreislauf vor dem Zerlegen drucklos machen.
- Führe eine Dichtheitsprüfung durch, bevor du das Möbel schließt.
Anschluss an Armaturen, Spüle, Waschbecken und Dusche
Bei Camper-Armaturen kommen viele Formate zusammen: Armaturen mit Panzerschlauch, Flexschlauch, BSP-Gewinde, Tülle oder Direktanschluss. Deshalb reicht es nicht, einfach „einen John Guest für den Wasserhahn“ zu verlangen: Man muss wissen, ob er zu 12-mm-Starrohr, zu einem Innenschlauch, zu einem Außengewinde, zu einem Innengewinde oder zu einem kleineren Abzweig passt.
| Situation | Wahrscheinliches Bauteil | Beispielreferenz | Was zu prüfen ist |
|---|---|---|---|
| Armatur mit 1/2"‑Außengewinde | Hahnadapter Innengewinde 12 mm x 1/2" BSP | CM451214FS1P oder PEMSTC12142P | Dichtungsart, Gewindelänge und verfügbarer Platz. |
| Armatur mit wenig Platz nach hinten | Abgewinkelter Armaturenanschluss | PEMBTC12142P | Ausrichtung des Winkels und Biegeradius des Rohrs. |
| Gerät mit 3/8"-Gewinde | Hahnadapter Innengewinde 12 mm x 3/8" BSP | CM451213FS1P | Ob das Gewinde Standard oder Short Thread ist. |
| Abzweig zu Armatur und Dusche | T-Stück 12 mm gleich + Absperrventile | PM0212E1P / PEM0212W1P | Trennung von Kalt-/Warmwasser und Flussrichtung. |
Nützliches Foto zur Identifizierung des Fittings
Um richtig zu wählen, bereite ein klares Foto des alten Fittings vor, ein Foto des Geräts, an dem es angeschlossen ist, das Außenmaß des Rohrs mit Messschieber und – falls ein Gewinde vorhanden ist – ein Foto des Gewindes mit Durchmesserreferenz. So vermeidest du Verwechslungen zwischen 12 mm, 3/8", 1/2" BSP, 15 mm, Innengewinde, Außengewinde oder kurzem Gewinde.
Anschluss an Boiler, Warmwasserbereiter und Warmwasserleitung
Bei Warmwasser müssen Temperatur, Druck und Materialverträglichkeit geprüft werden. Einige John-Guest-Fittings sind für kaltes und warmes Trinkwasser ausgelegt, aber nicht alle Verbinder aller Baureihen sind für jede Temperatur oder Umgebung geeignet. In Boiler-Heizgeräten können zudem Sicherheitsventile, automatische Ablässe, Rückschlagventile und herstellerspezifisches Zubehör vorhanden sein.
| Zu prüfender Punkt | Warum es wichtig ist | Empfehlung |
|---|---|---|
| Maximale Temperatur | Warmwasser erfordert kompatibles Rohr und passende Fittings. | Fitting und Rohr verwenden, die für Trinkwarmwasser geeignet sind, und das technische Datenblatt prüfen. |
| Pumpendruck | Druckspitzen können Undichtigkeiten sichtbar machen. | Betriebsdruck und Zustand der Dichtungen prüfen. |
| Sicherheitsventil | Schützt den Boiler und ermöglicht Entleerung. | Nicht außer Funktion setzen oder ohne fachliche Grundlage durch einen generischen Fitting ersetzen. |
| Rücklaufsicherung | Verhindert unerwünschte Rückflüsse zwischen Kalt‑ und Warmwasser. | Nur installieren, wenn es der Plan vorsieht. |
| Technischer Zugang | Der Boiler befindet sich meist in geschlossenen Räumen. | Möglichkeit zur Inspektion und Demontage vorsehen. |
| Rohrstützeinsätze | Einige Rohre benötigen eine innere Verstärkung. | Tube Insert oder Pipe Insert verwenden, wenn es von der Serie oder der Rohrart gefordert ist. |
John‑Guest‑Steckverbinder richtig installieren
Die meisten Undichtigkeiten bei Steckverbindern liegen nicht am Verbinder selbst, sondern an einem schlechten Schnitt, ovalem Rohr, nicht vollständig eingeschobenem Rohr, Graten, seitlicher Spannung, überdrehtem Gewinde, falscher Dichtung oder falscher Abmessung.
1. Kreislauf drucklos machen
Pumpe ausschalten, einen Hahn öffnen und Druck ablassen, bevor eine Verbindung gelöst wird.
2. Rohr außen messen
Verwende nach Möglichkeit einen Messschieber. Nicht nach Gefühl kaufen: 12 mm, 3/8" und 1/2" lassen sich leicht verwechseln.
3. Gerade abschneiden
Verwende einen Rohrschneider. Ein schiefer oder angeknabberter Schnitt kann die innere Dichtung beschädigen.
4. Entgraten
Die Rohraußenseite muss sauber, ohne tiefe Kratzer und ohne Verformungen in das Fitting eintreten.
5. Bei Bedarf Einsatz verwenden
Bei manchen Rohren oder Produktreihen ist eine Stützhülse erforderlich, um das Rohr rund zu halten und die Verbindung zu verstärken.
6. Bis zum Anschlag einstecken
Das Rohr gerade einschieben, bis der innere Anschlag des Fittings spürbar ist.
7. Leicht ziehen, um zu prüfen
Prüfe, dass die Klemme das Rohr gegriffen hat und es sich nicht herausziehen lässt.
8. Gegebenenfalls verriegeln
Clip, Collet Cover anbringen oder Twist & Lock je nach verwendeter Baureihe aktivieren.
9. Druckprobe durchführen
Pumpe einschalten und auf Undichtigkeiten prüfen, bevor Verkleidungen, Möbel oder Wartungsöffnungen geschlossen werden.
10. Nach der Fahrt kontrollieren
Nachdem das Fahrzeug bewegt wurde, prüfen, ob es Tropfen oder Spannung auf den Verbindungen gibt.
Vibration und Bewegung: der kritische Punkt in Fahrzeugen
In einer festen Installation bewegt sich das Rohr kaum. In einem Wohnmobil oder Camper ist der Kreislauf Vibrationen, Verdrehungen und Temperaturschwankungen ausgesetzt. Deshalb sollte das Rohr gut befestigt werden, seitliche Spannung auf die Fittings vermieden, bei Bedarf Clips verwendet und lieber weiche Bögen statt erzwungener Winkel gelegt werden.
Empfohlenes Notfall‑Kit für Camper
Eine kleine Auswahl an Fittings kann viele Probleme auf einer Reise lösen: Leck durch angeschnittenes Rohr, gebrochenes Winkelstück, stillgelegter Abschnitt, Pumpenwechsel oder Bedarf, eine Leitung abzusperren.
| Element | Empfohlene Menge | Funktion |
|---|---|---|
| Gerade Kupplung 12 mm | 2 Stück | Einen Schnitt reparieren oder eine Leitung verlängern. |
| Winkel 12 mm | 2 Stück | Richtungsänderungen auf engem Raum lösen. |
| T-Stück 12 mm | 1 Stück | Eine Abzweigung erstellen oder reparieren. |
| Absperrventil 12 mm | 1 Stück | Einen Abschnitt oder ein Gerät absperren. |
| Rückschlagventil 12 mm | 1 Stück | Rückfluss von Wasser verhindern, wenn es der Kreislauf erfordert. |
| Stopfen 12 mm | 1–2 Stück | Ein Rohr oder einen Abzweig vorübergehend stilllegen. |
| Adapter 12 mm x 1/2" BSP | 1 Außengewinde und 1 Innengewinde | Pumpe, Filter, Armatur oder verschraubtes Zubehör anschließen. |
| Clips / Collet Covers | Verschiedenes | Blockierung und Kennzeichnung von Verbindungen. |
| Rohrstützhülsen | Verschiedenes | Rohrverstärkung, wo erforderlich. |
| 12-mm-Rohr blau/rot | 1–2 Meter oder kurze Rolle | Einen beschädigten Abschnitt ersetzen. |
| Rohrschneider | 1 Stück | Gerade und saubere Schnitte ausführen. |
Häufige Fehler beim Kauf von John-Guest-Verbindern für Camper
| Fehler | Folge | Wie man das vermeidet |
|---|---|---|
| Rohr innen messen | Es wird ein Fitting in der falschen Größe gekauft. | Immer den Außendurchmesser des Rohrs messen. |
| 12 mm mit 1/2" verwechseln | Das Rohr lässt sich nicht einführen oder es tritt eine Undichtigkeit auf. | Unterscheidung zwischen metrischem Rohr, Zollrohr und BSP‑Gewinde. |
| Nicht wissen, ob das Gewinde Innen- oder Außengewinde ist | Der Adapter passt nicht auf Pumpe oder Hahn. | Gewindeart vor der Bestellung bestätigen. |
| BSP mit BSPT oder NPTF verwechseln | Unpassendes Gewinde, Leckage oder erzwungene Montage. | Gewindeart und Originalteil prüfen. |
| Verformtes oder markiertes Rohr wiederverwenden | Die innere Dichtung kann eventuell nicht richtig abdichten. | Vor dem Anschließen ein neues, gerades Rohrstück abschneiden. |
| Keinen Rohrschneider verwenden | Schiefer Schnitt, Grate und Undichtigkeiten. | John-Guest-Rohrschneider oder geeignetes Werkzeug verwenden. |
| Kunststoffgewinde erzwingen | Risse, Undichtigkeiten oder Bruch des Fittings. | Vorsichtig anziehen und eine passende Dichtung verwenden. |
| Wasserfittings für Gas oder Kraftstoff verwenden | Erhebliches Risiko von Inkompatibilität und Sicherheitsproblemen. | Nur speziell dafür vorgesehene und zugelassene Komponenten verwenden. |
| Rohr nicht befestigen | Vibrationen und Zugbelastung auf den Fitting. | Clips, Halterungen und spannungsfreie Leitungsführung verwenden. |
Was Sie bei Install Beer kaufen können, um die Wasseranlage im Wohnmobil zu reparieren oder aufzubauen
Install Beer arbeitet täglich mit John Guest in realen Installationen für Getränke, Wasser, Filtration, Gas und technische Systeme. Für Reisemobil- und Camper‑Kunden konzentriert sich die sinnvollste Auswahl meist auf 12‑mm‑Fittings, Gewindeadapter, Ventile, Rückschlagventile, Rohr und Schneidwerkzeuge.
| Bedarf | Empfohlenes Produkt | Interner Link |
|---|---|---|
| Das gesamte John-Guest-Sortiment ansehen | Push-fit-Fittings, Ventile, Adapter, Rohre und Zubehör. | John-Guest-Sortiment |
| Fittings nach Typ suchen | Bögen, T-Stücke, Kupplungen, Reduzierungen, Rückschlagventile und Adapter. | Verbinder und Anschlüsse |
| Leitungen anschließen oder ersetzen | Lebensmitteltaugliche Rohre und Schläuche, die für Wasser oder Getränke geeignet sind. | Lebensmittelschläuche |
| Rohr korrekt schneiden | John-Guest-Rohrschneider für saubere, rechtwinklige Schnitte. | Rohrschneider John Guest |
| Einen Abschnitt absperren | John-Guest-Absperrhahn für Wartung oder Reparatur. | John-Guest-Absperrhahn |
| Auf BSP‑Gewinde anpassen | Adapter mit Außengewinde, Innengewinde oder drehbaren BSP-Bögen. | Drehwinkel 12 mm x 3/8 BSP |
| Anschluss an Schlauch | John-Guest-Schlauch-zu-Rohr-Adapter. | Rohr-Schlauch-Adapter |
Du weißt nicht, welchen Verbinder du brauchst?
Schick uns ein Foto des Fittings, das Außenmaß des Rohrs und das Gerät, an dem es angeschlossen ist. Wir helfen dir, 12 mm, 15 mm, 3/8", 1/2" BSP, BSPT, Innen-/Außengewinde, Winkel, T-Stück, Ventil oder Adapter zu unterscheiden.
John Guest kaufen Maß prüfenHäufige Fragen zu John-Guest-Verbindern für Wohnmobile und Camper
Welcher Rohrdurchmesser wird in Wohnmobilen und Campern am häufigsten verwendet?
Das gängigste Maß in Frischwasserkreisläufen ist halbstarres Rohr mit 12 mm Außendurchmesser. Je nach Gerät und Installation können auch 15 mm, 10 mm, 3/8" oder 1/2" vorkommen.
Sind 12 mm und 1/2" dasselbe?
Nein. 1/2" entspricht ungefähr 12,7 mm. Bei Push-fit-Fittings kann dieser Unterschied zu Inkompatibilitäten oder Leckagen führen. Außerdem kann sich 1/2" auf Rohr oder auf BSP-Gewinde beziehen, daher muss dies bestätigt werden.
Worin besteht der Unterschied zwischen BSP, BSPT und NPTF?
BSP und BSPT sind gängige Gewindenormen in der Sanitär- und Hydrauliktechnik; BSPT bezeichnet in der Regel ein konisches Gewinde. NPTF ist eine weitere Gewindenorm. Sie dürfen nicht gemischt werden, ohne Kompatibilität, Dichtheit und Dichtung zu prüfen.
Woran erkenne ich, ob ich ein Innen- oder Außengewinde-Fitting brauche?
Es hängt von dem Bauteil ab, das du anschließen möchtest. Hat Pumpe oder Armatur ein Außengewinde, brauchst du einen Adapter mit Innengewinde. Hat das Bauteil ein Innengewinde, brauchst du einen Adapter mit Außengewinde.
Kann ich John Guest für Warmwasser im Camper verwenden?
Ja, sofern der gewählte Fitting und das Rohr für Trinkwarmwasser zugelassen sind und innerhalb der vom Hersteller angegebenen Druck- und Temperaturgrenzen betrieben werden.
Was ist ein Twist-&-Lock-Fitting?
Es handelt sich um eine John-Guest-Speedfit-Serie mit zusätzlicher Verriegelung. Neben der Push-fit-Verbindung verfügt sie über einen Drehmechanismus, der bei korrekter Montage hilft, die Verbindung zu sichern.
Brauche ich Sicherungsclips oder Collet Covers?
Nicht immer, aber in mobilen Fahrzeugen sind sie in Bereichen mit Vibration, Spannung oder schwerem Zugang empfehlenswert. Sie helfen, unbeabsichtigte Trennungen zu vermeiden und können auch zur Kennzeichnung von Leitungen dienen.
Brauche ich einen Stützeinsatz im Rohr?
Es hängt von Rohr- und Fittingtyp ab. Einige Systeme verlangen es zur Verstärkung der Verbindung, andere nicht. Es empfiehlt sich, die Empfehlung der jeweiligen Serie und Rohrart zu prüfen.
Sind diese Verbinder für Butan, Propan oder Dieselöl geeignet?
Nein. Dieser Leitfaden konzentriert sich auf Wasserkreisläufe und kompatible Flüssigkeiten. Für Gas, Kraftstoff oder genehmigungspflichtige Installationen müssen speziell dafür vorgesehene und zugelassene Komponenten verwendet werden.
Welchen Verbinder brauche ich für eine Shurflo-Pumpe oder ähnliche Modelle?
Viele Pumpen verwenden 1/2"-BSP-Gewindeanschlüsse, das Modell muss jedoch geprüft werden. In vielen Fällen wird ein Adapter 12 mm x 1/2" BSP Innengewinde oder ein Schwenkwinkel 12 mm x 1/2" verwendet, um ein 12-mm-Halbsteifrohr anzuschließen.
Kann ich John Guest mit Whale oder Reich mischen?
Es kann Installationen geben, in denen verschiedene Marken zusammen vorkommen, aber man darf keine automatische Kompatibilität voraussetzen. Es müssen Außendurchmesser, Toleranzen, Rohrtyp, Bedarf an Stützhülse, Betriebsdruck und Temperatur bestätigt werden.
Kann Install Beer mir helfen, den Fitting zu identifizieren?
Ja. Als offizielle John-Guest-Vertriebspartner in Spanien können wir dir helfen, Maße und Verbinder zu identifizieren, wenn du uns Fotos, den Außendurchmesser des Rohrs und Daten des angeschlossenen Geräts schickst.
Technischer Hinweis: Dieser Leitfaden konzentriert sich auf Frischwassersysteme und Anwendungen, die mit Steckverbindern kompatibel sind. Er darf nicht als Anleitung für Gas‑, Kraftstoff‑, Brems‑, sicherheitskritische Kreise oder Systeme mit spezieller Zulassung verwendet werden. Bevor du ein Wohnmobil, einen Camper oder Caravan veränderst, prüfe immer Kompatibilität, Druck, Temperatur und die geltenden Vorschriften.
