John‑Guest‑Verbinder für Boote, Yachten und die Schifffahrt: gängige Abmessungen, Rohre und Fittings
Viele Kunden mit Booten, Yachten, Segelbooten, Sportbooten, Marinas und nautischen Projekten kommen zu Install Beer auf der Suche nach John‑Guest‑Verbindern, um ein Leck zu reparieren, eine Pumpe zu tauschen, einen Wasserhahn anzuschließen, einen Boiler anzupassen, einen Winkel zu ersetzen, einen Filter zu montieren oder einen Teil des Frischwasserkreises an Bord zu erneuern. Im maritimen Bereich ist der gängigste Rohrdurchmesser meist 15 mm außen für Kalt- und Warmwasser, mit 22 mm in Hauptleitungen oder für höheren Durchfluss und Adaptern auf BSP‑, NPT‑ oder NPS‑Gewinde je nach installiertem Gerät.
Kurzüberblick
Auf Booten und Yachten ist im Sanitär-Trinkwassersystem das Rohr mit 15 mm Außendurchmesser und Push-fit-Fittings am weitesten verbreitet. Für Hauptleitungen, Verteiler, Boiler, höheren Durchfluss oder Verteilung auf mehrere Zonen kann 22 mm vorkommen. Ebenfalls häufig sind Adapter 15 mm x 1/2" BSP, 15 mm x 3/4" BSP, 22 mm x 3/4" BSP, Wasserhahnanschlüsse, Winkel, T-Stücke, Absperrventile, Rückschlagventile, Clips, Stützhülsen, Durchführungen und Reduzierungen 22–15 mm oder 15–10 mm. In importierten Booten können imperiale Maße wie 1/2" OD, 3/8" OD, NPT, NPS oder NPTF auftreten.
Der zentrale Punkt: 15 mm ist nicht 1/2"
Bei Push-fit-Fittings wird das Rohrmaß über den Außendurchmesser bestimmt. Ein 15-mm-Rohr benötigt ein 15-mm-Fitting. Ein Rohr mit 1/2" Außendurchmesser misst etwa 12,7 mm und ist nicht mit einem metrischen 15-mm-Fitting kompatibel. Außerdem sind 1/2" BSP oder 1/2" NPT Nenngewinde, keine Rohrdurchmesser. Vor dem Kauf muss geklärt werden, ob wir Rohr, Gewinde oder Schlauch messen.
Dieser Artikel ergänzt die John‑Guest‑Kollektion
Dieser Leitfaden dient dazu, Maße, Verbinderfamilien und übliche Anwendungen in Booten, Yachten und Süßwassersystemen im nautischen Bereich zu identifizieren. Um konkrete Teile zu kaufen, den Lagerbestand zu prüfen oder Verbinder nach Ausführung zu suchen, sieh dir die Sammlung der John-Guest-Verschraubungen und die Kategorie Verbinder und Fittings an. Wenn du ein altes Teil, eine importierte Pumpe oder eine Mischinstallation hast, ist es am sichersten, vor dem Austausch zu messen und zu bestätigen.
Inhalt des Leitfadens
- Was in der Nautik und im Schiffbau verwendet wird
- Gängige Abmessungen auf Booten
- Warum 15-mm-Rohr dominiert
- Wann 22-mm-Schlauch vorkommt
- Zollmaße und importierte Systeme
- Welche John-Guest-Serie verwenden
- Liste der gängigsten Verbinder
- Welchen Fitting man je nach Bereich des Boots verwendet
- Anschluss an Druckpumpen
- Anschluss an Wasserhähne, Duschen und Küche
- Boiler, Warmwasserbereiter und Warmwasser
- Wie man Push-fit-Fittings an Bord installiert
- Empfohlenes Ersatzteil-Set für den Bootsbereich
- Häufige Fehler
- Was man bei Install Beer kaufen sollte
- Häufig gestellte Fragen

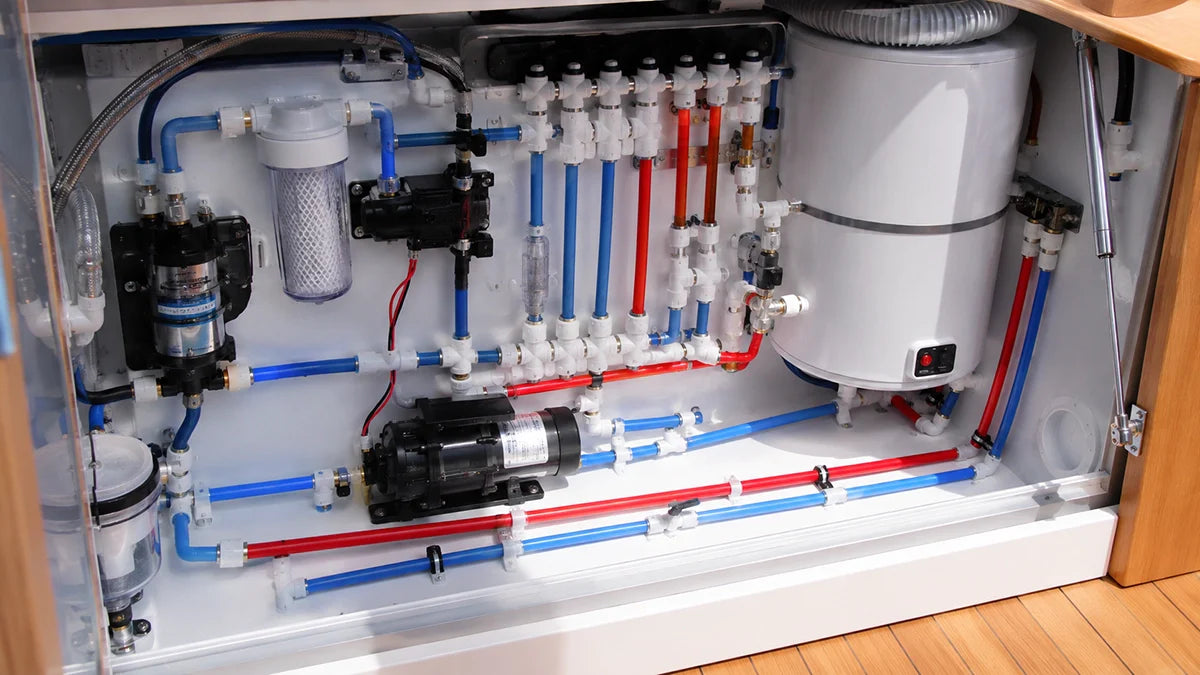

Was in der Nautik, auf Yachten, Segel- und Motorbooten verwendet wird
In der Nautik werden kompakte, widerstandsfähige Systeme eingesetzt, die leicht zu warten und für enge Räume geeignet sind. Ein Boot hat Bereiche mit schwerem Zugang, Vibration, Feuchtigkeit, salzhaltiger Umgebungsluft, Temperaturschwankungen und viele Verbindungsstellen: Pumpe, Tank, Boiler, Filter, Küche, Toiletten, Duschen, Waschbecken, Duschwannen, Landanschlüsse und Hilfssysteme.
Aus diesem Grund sind Push-fit-Fittings in Süßwasserkreisläufen üblich: Sie ermöglichen das Montieren, Demontieren und Prüfen von Verbindungen ohne Löten, ohne Klebstoffe und ohne Heißarbeiten. Auf europäischen oder britisch geprägten Yachten und Booten ist 15 mm Außendurchmesser das gängigste Rohrmaß. Auf größeren Booten oder bei höherem Durchfluss werden 22 mm in Hauptsträngen, Verteilern oder Zuleitungen zu mehreren Bereichen eingesetzt.
Hauptmaß für Kalt- und Warmwasser in Booten, Yachten, Segelbooten und vielen europäischen nautischen Installationen.
Häufig in Hauptsträngen, Verteilern, Versorgung mehrerer Bäder oder Leitungen mit höherem Durchfluss.
Übliche Gewinde an Pumpen, Armaturen, Boilern, Filtern, Duschen und Importgeräten.
Gängigste Abmessungen in der Bordinstallation (Nautik)
Die folgende Tabelle fasst die in Kundenanfragen und nautischen Ersatzteilen am häufigsten vorkommenden Maße zusammen. Vor dem Kauf sollte der Außendurchmesser des Rohrs mit einer Schieblehre gemessen und geprüft werden, ob es sich um ein Gewinde, eine Push-fit-Rohrverbindung oder einen flexiblen Schlauch handelt.
| Maß | Wo es vorkommt | Übliche Verwendung | Was bestellen |
|---|---|---|---|
| 15 mm außen | Kalt- und Warmwasserkreisläufe an Bord von Booten und Yachten. | Hauptleitung für Trinkwasser, Wasserhähne, Duschen, Bäder, Küche, Pumpe und Boiler. | John-Guest- / JG-Speedfit-Fittings für 15-mm-Rohr. |
| 22 mm außen | Verteilstrecken, Manifolds, Hauptleitungen oder Installationen mit höherem Durchfluss. | Mehrere Bereiche versorgen oder Druckverlust reduzieren. | 22-mm-Fittings, Reduzierungen 22–15 mm und Adapter 22 x 3/4" BSP. |
| 10 mm außen | Kleine Abzweige, Hilfsaggregate oder kompakte Anschlüsse. | Kleine Armaturen, Filter, Spezialgeräte oder Durchflussreduzierung. | Fittings 10 mm oder Reduzierungen 15–10 mm. |
| 12 mm außen | Im Caravaning häufiger anzutreffen, kann aber auch auf kleinen Booten oder in Mischinstallationen vorkommen. | Abzweige, Reparaturen oder importierte Freizeit-Bauteile. | 12-mm-Fittings nur verwenden, wenn das Rohr außen wirklich 12 mm misst. |
| 3/8" Außengewinde | Wasseraufbereitung, Filter, Spender, Osmose, Eisbereiter oder Getränkesysteme. | Hilfsleitungen für Trink- oder Brauchwasser. | John-Guest-Fittings in Zoll, normalerweise Baureihe PI/PP je nach Anwendung. |
| 1/2" Außengewinde | SeaTech-/AquaLock-Systeme, US-Installationen, Importe oder RV-/Marine-Ersatzteile. | Frischwasser auf importierten Booten oder US-Geräten. | Zöllige Fittings mit 1/2" Außendurchmesser, keine metrischen Fittings mit 15 mm. |
| 1/2" BSP | Armaturen, Pumpen, Filter, Boiler und europäische/UK-Sanitäranschlüsse. | 15-mm-Rohr auf Gerätegröße mit Gewinde anpassen. | Adapter 15 mm x 1/2" BSP, Außengewinde, Innengewinde, gerade oder gewinkelt. |
| 3/4" BSP | Boiler, Tanks, Verteiler, große Filter oder Hauptanschlüsse. | Anschluss mit größerem Gewinde oder höherem Durchfluss. | Adapter 15 mm oder 22 mm x 3/4" BSP je nach Anschlussstelle. |
| NPT / NPS / NPTF | Pumpen, Boiler, Armaturen und Importzubehör, insbesondere aus dem US-Markt. | Gewindeanschluss nicht BSP. | Spezifischer Adapter nach Identifizierung des exakten Standards. |
Nicht in beliebigen Kreisläufen des Boots verwenden
Dieser Leitfaden konzentriert sich auf Trinkwarmwasser und Anwendungen, die mit Push-fit-Fittings kompatibel sind. Er darf nicht direkt auf Kraftstoff, Gas, Hydraulik, Steuerung, Motor, Motorkühlkreislauf, Bilge, Schwarzwasser, Grauwasser, Seeventile, Feuerlöschsysteme oder sicherheitskritische Kreisläufe angewendet werden, es sei denn, der Komponentenhersteller weist ausdrücklich Kompatibilität aus und die geltenden Vorschriften werden eingehalten.
Warum 15-mm-Schlauch an Bord so verbreitet ist
Das Rohr mit 15 mm Außendurchmesser ist sehr verbreitet, weil es einen guten Kompromiss zwischen Durchfluss, einfacher Installation und Verfügbarkeit von Fittings bietet. Es ermöglicht die Versorgung von Küchenarmaturen, Bädern, Duschen und Boilern auf Sportbooten, ohne zu viel Platz zu beanspruchen oder komplexe Werkzeuge zu erfordern.
- Sehr verbreitetes Maß in der europäischen und britischen Schiffsinstallationstechnik.
- Kompatibel mit vielen JG‑Speedfit‑Serien und vergleichbaren Systemen.
- Guter Kompromiss zwischen Durchfluss und Platzbedarf.
- Funktioniert bei Kalt- und Warmwasser, wenn die passende Serie verwendet wird.
- Ermöglicht schnelle Reparaturen mit Bogen, T-Stück, Kupplung oder Ventil.
- Tatsächlicher Außendurchmesser des Rohrs.
- Ob das Rohr aus Kunststoff, Kupfer oder als Mischinstallation ausgeführt ist.
- Pumpen- und Ausgleichsbehälterdruck.
- Maximale Temperatur des Warmwassers.
- Ob je nach Rohr und Fitting ein Stützeinsatz oder Clip erforderlich ist.
- Wenn das Fitting für Inspektionen zugänglich sein wird.
Wann 22-mm-Schlauch auf Booten und Yachten vorkommt
Das 22-mm-Rohr ist an den einzelnen Entnahmestellen meist nicht nötig, kommt aber zum Einsatz, wenn mehrere Zonen versorgt, Druckverluste reduziert oder höhere Durchflüsse gefahren werden sollen. Auf größeren Yachten kann es als Hauptleitung von Tank/Pumpe/Verteiler sinnvoll sein und anschließend auf 15 mm zu den einzelnen Verbrauchern reduziert werden.
| Verwendung von 22 mm | Wofür es verwendet wird | Übliche Teile |
|---|---|---|
| Hauptleitung | Ermöglicht die Versorgung mehrerer Abzweige mit geringerem Druckverlust. | Kupplung 22 mm, Winkel 22 mm, T-Stück 22 mm, Reduzierung 22–15 mm. |
| Verteiler oder Manifold | Verteilung zu Pantry, Bädern, Dusche und Boiler zentralisieren. | Verteiler 22 x 15, Absperrventile je Abgang und Befestigungsclips. |
| Warmwasserbereiter / Boiler | Je nach Modell kann höherer Durchfluss oder 3/4"‑Gewinde erforderlich sein. | Adapter 22 x 3/4" BSP, Reduzierstück 22–15 mm. |
| Yachten mit mehreren Bädern | Mehrere gleichzeitige Verbraucher können einen größeren Querschnitt erfordern. | Verteiler, Absperrventile, Reduzierstücke und Rückschlagventile. |
Zollmaße und importierte Systeme: 1/2", 3/8", NPT und NPS
Bei importierten Booten, amerikanischen Yachten, US-Pumpen, importierten Boilern oder Wasseraufbereitungsanlagen können Zollmaße auftreten. Das ist eine häufige Fehlerquelle, weil sich 1/2" auf Außenrohr, auf ein BSP-, NPT- oder NPS-Gewinde beziehen kann.
| Maß oder Gewinde | Was es bedeutet | Wo es vorkommt | Warnhinweis |
|---|---|---|---|
| 1/2" OD | Rohr mit einem Außendurchmesser von ca. 12,7 mm. | SeaTech-/AquaLock-Systeme, importierte RV-/Marine-Installationen, US-Geräte. | Lässt sich nicht korrekt in 15-mm-Fitting einführen. |
| 3/8" Außendurchmesser | Rohr mit ca. 9,52 mm Außendurchmesser. | Filter, Osmose, zusätzliches Trinkwasser, Kühlschränke und Ausgabesysteme. | Entspricht nicht 10 mm. |
| 1/2" BSP | Britisch/europäisches Sanitärgewinde. | Armaturen, Pumpen, Filter, Schläuche und Durchlauferhitzer. | Es ist kein Rohr 1/2" OD. |
| 3/4" BSP | Britisches/europäisches Gewinde mit größerer Steigung. | Boiler, Tanks, große Filter und Anschlüsse. | Außen-/Innengewinde sowie Flachdichtung oder dichtendes Gewinde prüfen. |
| NPT / NPTF | Konisches bzw. dichtendes US‑Gewinde. | Pumpen, Boiler und Importzubehör. | Nicht ohne passenden Adapter mit BSP mischen. |
| NPS | Gerades US-Gewinde. | Einige SeaTech-/AquaLock-Verbinder und Marinezubehör. | Erfordert eine genaue Identifikation von Gewinde und Dichtung. |
Für weitere Entsprechungen kannst du unsere Umrechnungstabelle für Zoll und Millimeter einsehen.
Welche John‑Guest‑Serie in der Nautik verwenden
Nicht alle John-Guest-Serien haben den gleichen Verwendungszweck. In der Nautik muss man unterscheiden zwischen Trink- und Brauchwasser kalt/warm, Zusatztrinkwasser, Ausschank- und Aufbereitungsanlagen, Luft/inerten Gasen oder Installationen mit speziellen Anforderungen.
| Baureihe oder Produktfamilie | Übliche Verwendung | Wann es auf dem Boot passt | Achtung |
|---|---|---|---|
| JG Speedfit / Twist & Lock | Sanitärinstallation für Kalt- und Warmwasser. | Frischwasserkreisläufe an Bord: Pantry, Bad, Dusche und Boiler. | Temperatur, Druck, Einlegeteile, Clips und Rohrkompatibilität beachten. |
| Metrische PM-Fittings | Flüssigkeiten, inerte Gase, Wasseraufbereitung und Ausschank je nach Serie. | Hilfsaggregate, Filtration, Getränke, technisches Trinkwasser oder Anpassungen. | Nicht davon ausgehen, dass sie für Trinkwarmwasser oder kritische Kreise geeignet sind. |
| PI-Fittings in Zollmaßen | Zollmaße für Getränke, Wasser, Filter und importierte Systeme. | 3/8", 1/2" Außendurchmesser, Filter, Dispenser oder US‑Geräte. | Nicht mit metrisch 10, 12 oder 15 mm verwechseln. |
| DZR-Messingfittings | Robuste Gewindeanschlüsse, Festpunkte oder stärker beanspruchte Bereiche. | Gewindeadapter, feste Anschlusspunkte oder Verbindungen mit höherer mechanischer Belastung. | Material, Korrosion, Anzugsdrehmoment und galvanische Verträglichkeit prüfen. |
| Ventile und Rückschlagventile | Absperren, Segmentierung, Rückflussverhinderung und Wartung. | Pumpe, Boiler, Filter, Tanks und Abzweige nach Bereich. | Flussrichtung, Druck und Zugang für Wartung beachten. |
In der Schifffahrt ist die Umgebung besonders wichtig
Feuchtigkeit, Salzgehalt, Vibration und enge Räume machen es empfehlenswert, Fittings zugänglich zu lassen, das Rohr korrekt zu befestigen, Seitenspannung zu vermeiden, regelmäßig zu prüfen und Verbindungen nicht zu verstecken, wenn sie nicht inspizierbar sind. In professionellen Schiffsprojekten oder klassifizierten Schiffen müssen die technischen Spezifikationen und Normen des Projekts eingehalten werden.
Liste der gängigsten John-Guest-Verbinder für Boote und Yachten
Die folgende Tabelle fasst die gängigsten Teile zur Reparatur oder zum Aufbau von Frischwasserkreisläufen in der Schifffahrt zusammen. Die genauen Referenzen können je nach Produktreihe, Material, Gewinde, Farbe, Zertifizierung und Verfügbarkeit variieren; wichtig ist, vor dem Kauf Funktion, Maß und Gewindestandard zu identifizieren.
| Verbinder oder Zubehörteil | Übliches Maß | Unverbindliche Referenzen | Typische Verwendung an Bord | Priorität |
|---|---|---|---|---|
| Gerade Kupplung, gleiche Größe | 15 mm x 15 mm | PM0415E / PEM0415W | Einen Schnitt reparieren, zwei Leitungen verbinden oder die Wasserleitung erweitern. | Sehr hoch |
| Gleichwinkel | 15 mm x 15 mm | PM0315E / PEM0315W | 90°‑Bögen in Möbeln, Technikraum, Bad oder Küche. | Sehr hoch |
| T-Stück gleich | 15 mm x 15 mm x 15 mm | PM0215E / PEM0215W | Abzweig zu Armatur, Dusche, Waschbecken, Boiler oder Filter. | Sehr hoch |
| BSP‑Außengewinde‑Adapter | 15 mm x 1/2" BSP | PM011514E | 15‑mm‑Rohr an ein Teil mit 1/2"‑Innengewinde anschließen. | Sehr hoch |
| BSP‑Außengewinde‑Adapter | 15 mm x 3/4" BSP | PM011516E | Anschluss an Geräte oder Tanks mit 3/4"-Gewinde. | Hoch |
| Adapter Schlauchtülle auf Gewinde | 15 mm x 1/2" BSP | PM051514E | Eine Push‑Fit‑Verbindung in ein Außengewinde umwandeln. | Hoch |
| Gerader Hahnverbinder | 15 mm x 1/2" BSP | PEMSTC1514 / PEMSTC1514-FS | Armatur, Brauseschlauch, Filter oder Zubehör mit 1/2"-Außengewinde anschließen. | Sehr hoch |
| Abgewinkelter Armaturenanschluss | 15 mm x 1/2" BSP | PEMBTC1514 | Anschluss an Wasserhahn oder Gerät in Bereichen mit geringer Einbautiefe. | Hoch |
| Absperrventil | 15 mm | Je nach verfügbarer Serie | Pumpe, Boiler, Armatur, Filter oder einen Bereich des Boots absperren. | Sehr hoch |
| Rückschlagventil | 15 mm | Je nach verfügbarer Serie | Rückfluss von Wasser in Pumpe, Tank oder Boiler verhindern. | Hoch |
| Rohrstopfen | 15 mm | PSE4615W oder gleichwertige Option | Eine Leitung während Wartung oder Umbau vorübergehend stilllegen. | Hoch |
| Druckminderer | 22 mm x 15 mm | PM062215E / Alternative Speedfit | Von 22-mm-Hauptleitung auf 15-mm-Abzweig übergehen. | Hoch |
| Druckminderer | 15 mm x 10 mm | PM061510E / Alternative Speedfit | Zusätzliche Geräte oder kleine Abzweige anschließen. | Mittel |
| Stem-Winkel | 15 mm x 15 mm | PM221515E / PEM221515W | Einen abgewinkelten Abgang schaffen, der in ein anderes Fitting gesteckt werden kann. | Mittel–hoch |
| Gerade Kupplung 22 mm | 22 mm x 22 mm | PM0422E / PEM0422W | Hauptleitungen reparieren oder erweitern. | Mittel–hoch |
| Bogen 22 mm | 22 mm x 22 mm | PM0322E / PEM0322W | Abzweig oder Richtungsänderung der Hauptleitung oder des Verteilers. | Mittel |
| T-Stück 22 mm | 22 mm x 22 mm x 22 mm | PM0222E / PEM0222W | Abzweig in einer Hauptleitung mit höherem Durchfluss. | Mittel |
| Adapter 22 mm auf 3/4" BSP | 22 mm x 3/4" BSP | PM012216E / PM052216E | Boiler, Tank, großer Filter oder Hauptanschluss. | Mittel–hoch |
| Zoll‑Fitting 3/8" | 3/8" Außendurchmesser | PI0412S, PI0312S, PI0212S | Filter, Wasseraufbereitung, Ausgabesysteme oder Hilfssysteme. | Mittel |
| Zollfitting 1/2" | 1/2" OD | PI0416S, PI0316S, PI0216S | Importierte Systeme, SeaTech/AquaLock oder US-Geräte. | Mittel–hoch |
| Sicherungsclip | 15 mm / 22 mm | CM1815, CM1822 nach Farbe/Serie | Verbindungen in Bereichen mit Vibration blockieren oder kennzeichnen. | Hoch |
| Rohrinsert | 15 mm / 22 mm | Je nach Rohrtyp | Innere Verstärkung, wenn Rohr oder Verbindung dies erfordern. | Hoch |
| Rohrschneider | Bis 15 mm / 22 mm je nach Modell | John-Guest-Werkzeug | Gerader Schnitt, um Undichtigkeiten am O-Ring zu vermeiden. | Sehr hoch |
Suchst du ein bestimmtes John-Guest-Maß für dein Boot?
Bei Install Beer sind wir offizieller John‑Guest‑Vertrieb in Spanien und können dir helfen, den richtigen Fitting zu identifizieren, wenn du ein Foto, den Außendurchmesser des Rohrs und die Gewindeart bzw. das Gerät hast, das du anschließen möchtest.
John‑Guest‑Verbinder ansehen Kompatibilität prüfenWelchen Fitting man je nach Bereich des Boots verwendet
Ein Frischwassersystem auf einem Boot kann viele Anschlussstellen haben. Entscheidend ist, in Sektoren zu unterteilen, Wartungszugang zu lassen und keine Standards zu mischen, ohne die Kompatibilität zu bestätigen.
| Bereich des Boots | Häufige Verbinder | Übliche Abmessungen | Praxistipp |
|---|---|---|---|
| Frischwassertank | Borddurchführungen, Gewindeadapter, Absperrventil, Rohr-auf-Schlauch. | 15 mm, 22 mm, 1/2" BSP, 3/4" BSP. | Zugang zum Reinigen, Entleeren und Reparieren vorsehen. |
| Druckpumpe | Gewindeadapter, Absperrventil, Rückschlagventil, Filter und Winkel. | 15 mm, 1/2" BSP, NPT/NPS bei importierten Pumpen. | Kunststoffgewinde nicht überdrehen und Dichtungen prüfen. |
| Druckausgleichsbehälter | Winkel, Kupplungen, Adapter und Absperrventile. | 15 mm und 1/2" BSP. | Druck und Zugänglichkeit für Wartung prüfen. |
| Küche / Spüle | T-Stück, Winkel, Hahnanschluss, Absperrventil und Reduzierstück. | 15 mm, 10 mm, 3/8" BSP, 1/2" BSP. | Prüfen, ob der Wasserhahn mit Flexschlauch, Gewinde oder Schlauchanschluss arbeitet. |
| Innenbäder und Duschen | T‑Stück, Winkel, Absperrventil, Adapter und Reduzierstücke. | 15 mm und 10 mm. | Kalt-/Warmwasser trennen und Leitungen kennzeichnen. |
| Außendusche / Wanne | Borddurchführung, Bogen, Absperrventil, Festanschluss und Blindstopfen. | 15 mm x 1/2" BSP oder Herstellerausführung. | Dichtigkeit und Belastung durch Salzwasser überprüfen. |
| Boiler / Durchlauferhitzer | BSP‑Adapter, Sicherheitsventil, Rückschlagventil, Winkel und Entleerung. | 15 mm, 22 mm, 1/2" BSP, 3/4" BSP. | Sicherheitsventile nicht außer Funktion setzen und keine Direktinstallation ohne Sichtung der Anleitung vornehmen. |
| Wasseraufbereitung / Filter | 3/8"- und 1/4"-Fittings, Adapter und kleine Ventile. | 3/8" OD, 1/4" OD, 15 mm auf Gewinde. | Trinkwasserkreislauf vom Aufbereitungskreislauf unterscheiden. |
| Leckreparatur | Gerade Kupplung, Winkel, T‑Stück, Stopfen, Ventil und Rohrschneider. | Vorwiegend 15 mm; 22 mm in Hauptleitungen. | Ersatzteile an Bord zu haben verhindert, dass das Boot ohne Wasser bleibt. |
Anschluss an Druckpumpen und Süßwassersysteme
Süßwasserpumpen auf Booten können BSP‑, NPT‑, NPS‑Gewinde, Schlauchtüllen oder spezifische Verbinder verwenden. Bevor ein John‑Guest‑Fitting für die Pumpe gekauft wird, sollte geklärt werden, ob die Pumpe ein Außen- oder Innengewinde hat, ob es 1/2" BSP oder NPT ist und ob die Installation in 15 mm, 1/2" Außendurchmesser oder mit flexiblem Schlauch ausgeführt ist.
- Adapter 15 mm x 1/2" BSP, Außengewinde oder Innengewinde.
- 15-mm-Winkel für den Abgang in engen Räumen.
- Absperrventil vor und nach der Pumpe.
- Filter oder Vorfilter der Pumpe.
- Rückschlagventil, falls es der Plan vorsieht.
- Geradeverbinder für schnelle Reparatur.
- Sicherungsclips und Rohrhalterungen.
- Prüfe Marke/Modell der Pumpe.
- BSP, NPT, NPS oder Tülle identifizieren.
- Den Außendurchmesser des Rohrs messen.
- Kunststoffgewinde nicht zu fest anziehen.
- Vor dem Zerlegen drucklos machen.
- Dichtheitsprüfung durchführen, bevor Verkleidungen geschlossen werden.
Anschluss an Armaturen, Duschen, Spüle und WC
Bei Bootsarmaturen können Schläuche mit Überwurfmutter, BSP-Muttern, Kompaktgewinde, Flexschlauch, Importanschlüsse oder bereits montierte Fittings anderer Hersteller vorkommen. Deshalb reicht es nicht, einfach „ein John-Guest-Fitting für einen Boots-Wasserhahn“ zu verlangen: Man muss wissen, ob der Hahn in ein Außengewinde, Innengewinde, eine Tülle, einen Schlauch oder ein Rohr endet.
| Situation | Wahrscheinliches Bauteil | Übliches Maß | Was zu prüfen ist |
|---|---|---|---|
| Armatur mit 1/2"‑Außengewinde | Gerader Hahnverbinder, Innengewinde. | 15 mm x 1/2" BSP. | Dichtungsart, Gewindelänge und verfügbarer Platz. |
| Armatur mit wenig Platz nach hinten | Abgewinkelter Hahnanschluss. | 15 mm x 1/2" BSP. | Ausrichtung des Winkels und Rohrführung. |
| Importierte Armatur | Spezifischer Adapter BSP/NPT/NPS oder Schlauch. | Variabel. | Tatsächliches Gewinde vor dem Kauf messen. |
| Abzweig zu Küche und Bad | T-Stück 15 mm + Absperrventile. | 15 mm. | Kalt‑ und Warmwasser identifizieren. |
| Außendusche | Durchführung, Winkel, Festanschluss und Ventil. | 15 mm x 1/2" BSP. | Vor Spritzwasser und Salzwasser schützen. |
Nützliches Foto zur Identifizierung des Fittings
Um richtig auszuwählen, bereite ein klares Foto des alten Fittings vor, ein Foto des Geräts, an dem es angeschlossen ist, das Außenmaß des Rohrs mit Messschieber und, falls ein Gewinde vorhanden ist, ein Foto des Gewindes mit Durchmesserreferenz. Auf Booten findet man sehr häufig Mischinstallationen mit metrischen Teilen, BSP, NPT, NPS oder flexiblem Schlauch.
Boiler, Warmwasserbereiter und Warmwasser an Bord
Bei Warmwasser müssen Temperatur, Druck und Abstand zum Gerät geprüft werden. Boiler oder marine Wärmetauscher können Sicherheitsventile, Mischventile, Ablässe, Rückschlagventile und spezielle Gewinde haben. Ein Sicherheitselement darf nicht durch ein generisches Fitting ersetzt werden.
| Zu prüfender Punkt | Warum es wichtig ist | Empfehlung |
|---|---|---|
| Maximale Temperatur | Warmwasser erfordert kompatibles Rohr und passende Fittings. | Eine für Trinkwarmwasser geeignete Serie verwenden und das Datenblatt prüfen. |
| Pumpen-/Druckausgleichsbehälterdruck | Druckspitzen können zu Undichtigkeiten führen. | Betriebsdruck und Zustand der Dichtungen prüfen. |
| Sicherheitsventil | Schützt den Boiler vor Überdruck. | Nicht ohne fachliche Beurteilung außer Betrieb setzen oder ersetzen. |
| Mischventil | Regelt die Austrittstemperatur für Sicherheit und Komfort. | Flussrichtung der Verbindung und Wartungsvorgaben beachten. |
| Rücklaufsicherung | Verhindert unerwünschte Rückflüsse zwischen Kalt‑ und Warmwasser. | Nur installieren, wenn es der Plan vorsieht. |
| Technischer Zugang | Boiler befinden sich meist in Stauräumen oder engen Fächern. | Möglichkeit zur Inspektion und Demontage vorsehen. |
Wie man ein John-Guest-Push-fit-Fitting an Bord korrekt installiert
Die meisten Undichtigkeiten bei Push-fit-Fittings liegen nicht am Fitting selbst, sondern an einem schlechten Schnitt, ovalem Rohr, nicht vollständig eingeschobenem Rohr, Graten, seitlicher Spannung, überdrehter Gewindeverbindung, falscher Dichtung, Vibration oder falschem Maß.
1. Kreislauf drucklos machen
Pumpe ausschalten, einen Hahn öffnen und Druck ablassen, bevor eine Verbindung gelöst wird.
2. Rohr außen messen
Wenn möglich, einen Messschieber verwenden. Nicht nach Gefühl kaufen: 15 mm, 1/2" Außendurchmesser und 1/2" BSP sind unterschiedliche Dinge.
3. Gerade abschneiden
Verwende einen Rohrschneider. Ein schiefer oder angeknabberter Schnitt kann die innere Dichtung beschädigen.
4. Entgraten
Die Rohraußenseite muss sauber, ohne tiefe Kratzer und ohne Verformungen in das Fitting eintreten.
5. Bei Bedarf Einsatz verwenden
Bei manchen Rohren oder Produktreihen ist eine Stützhülse erforderlich, um das Rohr rund zu halten und die Verbindung zu verstärken.
6. Bis zum Anschlag einstecken
Das Rohr gerade einschieben, bis der innere Anschlag des Fittings spürbar ist.
7. Leicht ziehen, um zu prüfen
Prüfe, dass die Klemme das Rohr gegriffen hat und es sich nicht herausziehen lässt.
8. Gegebenenfalls verriegeln
Clip, Collet Cover montieren oder je nach Serie und Einbauort Twist & Lock verwenden.
9. Rohr fixieren
Verhindert, dass die Vibrationen des Boots die Belastung auf das Fitting übertragen.
10. Druckprobe
Pumpe einschalten und auf Leckagen prüfen, bevor Verkleidungen, Stauräume oder Inspektionsöffnungen geschlossen werden.
Vibration, Salzwasser und Zugänglichkeit: drei kritische Punkte
Auf einem Boot ist der Kreislauf Vibration, Bewegung, Feuchtigkeit, salzhaltiger Umgebung und Lastwechseln ausgesetzt. Deshalb sollten Leitungen gut fixiert, seitliche Spannungen auf Fittings vermieden, Verbindungen zugänglich gehalten, nach dem Fahren bzw. Segeln kontrolliert und Bauteile mit Anzeichen von Schaden, Verfärbung, Rissbildung oder Leckage ersetzt werden.
Empfohlenes John-Guest-Ersatzteilkit für Boote
Eine kleine Auswahl an Fittings kann viele Probleme während eines Törns lösen: Leckage durch abgeschnittenes Rohr, gebrochenen Winkel, stillgelegten Abschnitt, Pumpentausch, Reparatur einer Armatur oder das temporäre Absperren einer Leitung.
| Element | Empfohlene Menge | Funktion |
|---|---|---|
| Gerade Kupplung 15 mm | 2 Stück | Einen Schnitt reparieren oder eine Leitung verlängern. |
| 15‑mm‑Winkel | 2 Stück | Richtungsänderungen auf engem Raum lösen. |
| T-Stück 15 mm | 1 Stück | Eine Abzweigung erstellen oder reparieren. |
| Absperrventil 15 mm | 1–2 Stück | Einen Abschnitt oder ein Gerät absperren. |
| Rückschlagventil 15 mm | 1 Stück | Rückfluss von Wasser verhindern, wenn es der Kreislauf erfordert. |
| Stopfen 15 mm | 1–2 Stück | Ein Rohr oder einen Abzweig vorübergehend stilllegen. |
| Adapter 15 mm x 1/2" BSP | 1 Außengewinde und/oder 1 Innengewinde | Pumpe, Wasserhahn, Filter oder verschraubtes Zubehör anschließen. |
| Reduzierung 22–15 mm | 1 Stück, falls dein Boot eine 22-mm-Hauptleitung hat | Von der Hauptleitung auf einen Abzweig gehen. |
| Clips / Collet Covers | Verschiedenes | Blockierung und Kennzeichnung von Verbindungen. |
| Rohrstützeinsätze | Verschiedenes | Rohrverstärkung, wo erforderlich. |
| Rohr 15 mm | 1–2 Meter oder kurze Rolle | Einen beschädigten Abschnitt ersetzen. |
| Rohrschneider | 1 Stück | Gerade und saubere Schnitte ausführen. |
Häufige Fehler beim Kauf von John-Guest-Verbindern für die Nautik
| Fehler | Folge | Wie man das vermeidet |
|---|---|---|
| 15 mm mit 1/2" verwechseln | Das Rohr lässt sich nicht einführen oder es tritt eine Undichtigkeit auf. | Außendurchmesser messen und metrisch von Zoll unterscheiden. |
| Rohr mit Gewinde verwechseln | Es wird der falsche Adapter gekauft. | Klären, ob wir von Rohr‑AD, BSP, NPT oder NPS sprechen. |
| Nicht wissen, ob das Gewinde Innen- oder Außengewinde ist | Der Adapter passt nicht auf Pumpe oder Hahn. | Gerät und das zu verschraubende Teil ansehen. |
| BSP mit NPT/NPS mischen | Leckage, beschädigtes Gewinde oder erzwungene Montage. | Vor dem Festziehen den Standard identifizieren. |
| Verformtes oder markiertes Rohr wiederverwenden | Die innere Dichtung kann eventuell nicht richtig abdichten. | Vor dem Anschließen ein neues, gerades Rohrstück abschneiden. |
| Keinen Rohrschneider verwenden | Schiefer Schnitt, Grate und Undichtigkeiten. | John-Guest-Rohrschneider oder geeignetes Werkzeug verwenden. |
| Kunststoffgewinde erzwingen | Risse, Undichtigkeiten oder Bruch des Fittings. | Vorsichtig anziehen und eine passende Dichtung verwenden. |
| Fittings ohne Zugang verstecken | Ein späteres Leck wird schwer zu finden und zu reparieren sein. | Revisionsöffnungen und Inspektionspunkte vorsehen. |
| Wasserfittings für Kraftstoff, Gas oder Bilge verwenden | Erhebliches Risiko von Inkompatibilität und Sicherheitsproblemen. | Für jedes System zugelassene Komponenten verwenden. |
| Rohr nicht befestigen | Vibration belastet die Verbindung mechanisch. | Clips, Halterungen und spannungsfreie Leitungsführung verwenden. |
Was man bei Install Beer kaufen sollte, um Frischwasser an Bord eines Bootes zu reparieren oder neu zu installieren
Install Beer arbeitet täglich mit John Guest in realen Installationen für Getränke, Wasser, Filtration, Gas und technische Systeme. Für Kunden mit Booten und Yachten konzentriert sich die nützlichste Auswahl meist auf 15-mm-Fittings, Gewindeadapter, Ventile, Rückschlagventile, Rohr, Reduzierungen und Absperrzubehör.
| Bedarf | Empfohlenes Produkt | Interner Link |
|---|---|---|
| Das gesamte John-Guest-Sortiment ansehen | Push-fit-Fittings, Ventile, Adapter, Rohre und Zubehör. | John-Guest-Sortiment |
| Fittings nach Typ suchen | Bögen, T-Stücke, Kupplungen, Reduzierungen, Rückschlagventile und Adapter. | Verbinder und Anschlüsse |
| Leitungen anschließen oder ersetzen | Lebensmitteltaugliche Rohre und Schläuche, die für Wasser oder Getränke geeignet sind. | Lebensmittelschläuche |
| Rohr korrekt schneiden | John-Guest-Rohrschneider für saubere, rechtwinklige Schnitte. | Rohrschneider John Guest |
| Einen Abschnitt absperren | John-Guest-Absperrhahn für Wartung oder Reparatur. | John-Guest-Absperrhahn |
| An BSP/BSPT-Gewinde anpassen | Gerade, Winkel- und Drehadapter mit Innen-/Außengewinde BSP/BSPT. | BSPT‑Außengewinde‑Adapter |
| Anschluss an Schlauch | John-Guest-Schlauch-zu-Rohr-Adapter. | Rohr-Schlauch-Adapter |
Du weißt nicht, welchen Verbinder du für dein Boot brauchst?
Schick uns ein Foto des Fittings, den Außendurchmesser des Rohrs und das Gerät, an dem es angeschlossen ist. Wir helfen dir, 15 mm, 22 mm, 3/8", 1/2" AD, 1/2" BSP, 3/4" BSP, NPT, NPS, Außengewinde, Innengewinde, Winkel, T‑Stück, Ventil oder Adapter zu unterscheiden.
John Guest kaufen Maß prüfenHäufige Fragen zu John‑Guest‑Verbindern für Boote und den maritimen Bereich
Welches Schlauchmaß wird auf Booten und Yachten am häufigsten verwendet?
Das gängigste Maß in Trinkwassersystemen ist 15 mm Außendurchmesser. In Hauptleitungen, auf großen Yachten oder bei Verteilern kann auch 22 mm vorkommen.
Sind 15 mm und 1/2" dasselbe?
Nein. 1/2" Außendurchmesser entspricht ungefähr 12,7 mm, während 15 mm ein anderes metrisches Maß ist. Außerdem kann sich 1/2" auf ein BSP- oder NPT-Gewinde beziehen, nicht zwingend auf ein Rohr.
Welche Gewinde sind im maritimen Bereich am gebräuchlichsten?
In Europa und im Vereinigten Königreich sind 1/2" BSP und 3/4" BSP üblich. Bei importierten Geräten können NPT, NPS oder NPTF vorkommen, insbesondere bei Pumpen, Heizern oder Zubehör amerikanischen Ursprungs.
Welche John‑Guest‑Verbinder sind für ein Boot am sinnvollsten?
Die gängigsten Teile sind gerade Kupplung 15 mm, Winkel 15 mm, T‑Stück 15 mm, Adapter 15 mm x 1/2" BSP, Armaturenverbinder, Absperrventile, Rückschlagventile, Stopfen, Reduzierstücke 22–15 mm, Clips, Stützhülsen und Rohrschneider.
Kann ich John Guest für Warmwasser auf einer Yacht verwenden?
Ja, sofern die gewählte Leitung, das Rohr und der Fitting für Trinkwarmwasser geeignet sind und innerhalb der vom Hersteller angegebenen Druck- und Temperaturgrenzen betrieben werden.
Sind diese Fittings für Salzwasser geeignet?
Dieser Leitfaden konzentriert sich auf Trinkwasser an Bord. Für Salzwasser, Deckswaschung, Lebendfischbecken oder andere Systeme müssen Produkt-, Material-, Druck-, Temperatur- und Anwendungseignung jeweils geprüft werden.
Sind sie für Kraftstoff, Gas oder Bilge geeignet?
Sie dürfen nicht für Kraftstoff, Gas, Hydraulik, Bilge, Schwarzwasser, Motorensysteme oder sicherheitskritische Kreisläufe verwendet werden, es sei denn, das Produkt ist ausdrücklich für diese Anwendung zugelassen.
Brauche ich Sicherungsclips?
Auf Booten sind sie in Bereichen mit Vibration, Zugbelastung oder schwerem Zugang sehr zu empfehlen. Sie helfen, unbeabsichtigte Trennungen zu vermeiden und können auch zur Kennzeichnung von Leitungen dienen.
Kann ich John Guest mit Whale, SeaTech oder AquaLock kombinieren?
Es kann Installationen geben, in denen verschiedene Marken zusammen vorkommen, aber man darf keine automatische Kompatibilität voraussetzen. Es müssen Außendurchmesser, Toleranzen, Rohrtyp, Bedarf an Stützhülse, Betriebsdruck und Temperatur bestätigt werden.
Kann Install Beer mir helfen, den Fitting zu identifizieren?
Ja. Als offizielle John-Guest-Vertriebspartner in Spanien können wir dir helfen, Maße und Verbinder zu identifizieren, wenn du uns Fotos, den Außendurchmesser des Rohrs und Daten des angeschlossenen Geräts schickst.
Technischer Hinweis: Dieser Leitfaden konzentriert sich auf Süßwassersysteme und Anwendungen, die mit Push-fit-Fittings kompatibel sind. Er darf nicht als Anleitung für Kraftstoff-, Gas-, Motor-, Hydraulik-, Bilgen-, Schwarzwasser-, sicherheitskritische Kreisläufe oder genehmigungspflichtige Systeme verwendet werden. Auf Berufsschiffen, klassifizierten Fahrzeugen oder regulierten Marineinstallationen sind Kompatibilität, Druck, Temperatur, Zertifizierung und geltende Vorschriften stets zu prüfen.
